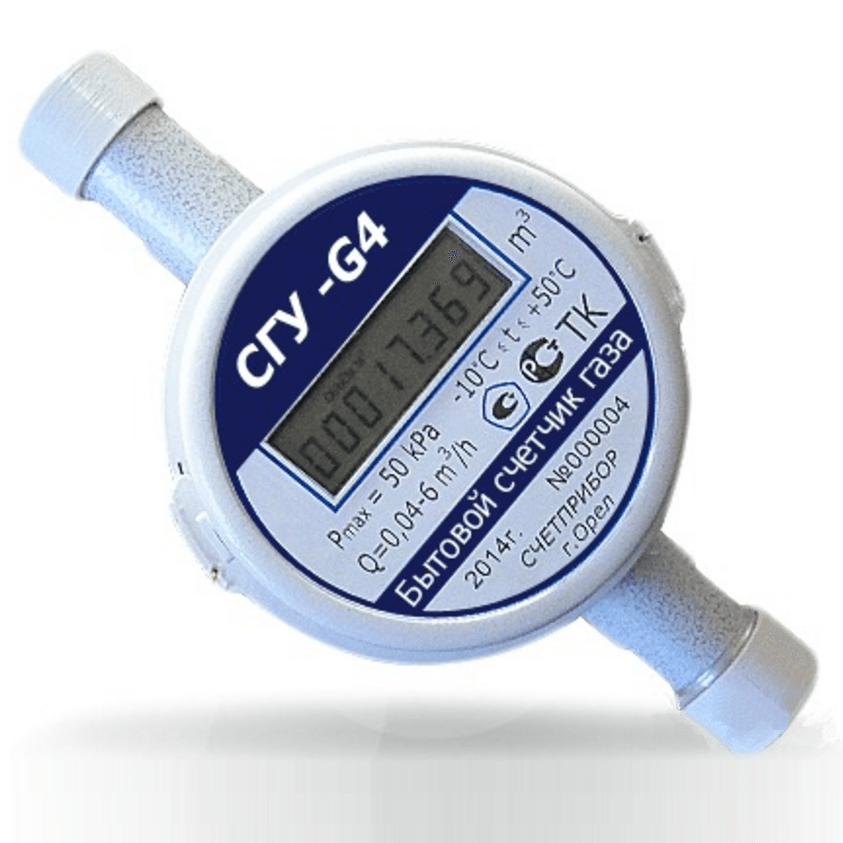

Счетчик газа ультразвуковой СГУ-G4

Принцип действия счетчиков состоит в измерении разницы времен прохождения ультразвуковых волн по и против тока газа, протекающего через счетчик. Разница времен прохождения ультразвуковых волн через газ пропорциональна объемному расходу газа.

Поток газа поступает в корпус ультразвукового измерительного преобразователя счетчика (далее – ПП), попадает в измерительную камеру, внутри которой установлены источники и приемники ультразвуковых волн, формирующие измерительный сигнал, и покидает измерительную камеру ПП. Измерительный сигнал от ПП передается в электронный блок, измеряющий разность времен прохождения ультразвуковых волн по и против тока газа, и вычисляет значения объема газа, прошедшего через ПП с приведением к нормальным условиям по ГОСТ 2939. Показания объема газа считываются с индикаторного устройства электронного блока. На индикаторном устройстве цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

Продукция сертифицирована в РБ (сертификат №8688) и допущена к применению на территории Республики Беларусь.

Гарантийный срок-8 лет со дня ввода в эксплуатацию в пределах гарантийного срока хранения.

Счетчик сгу состоит из:

►  корпуса ультразвукового измерительного преобразователя счетчика

►  электронного блока;

►  литиевой батареи для электропитания электронного блока;

►  крышки корпуса с пломбировочным кольцом.

►  Корпус счетчика металлический, из материала устойчивого к коррозии. В изготовлении измерительного механизма счетчика применены материалы, устойчивые к воздействию газов, для измерения объемов, которых он предназначен.

основные преимущества:

►  САМЫЕ МАЛЕНЬКИЕ ГАБАРИТЫ ! в своем классе!

►  Накидная гайка для крепления

►  Инструкции и тех. поддержка производителя

►  Долгий срок службы

►  Установка без выполнения сварочных работ в вертикальном и горизонтальном положениях (вращающееся индикаторное табло)

►  Надёжность, ввиду отсутствия движущихся механических частей.

►  ПРИВЛЕКАТЕЛЬНАЯ ЦЕНА!!!

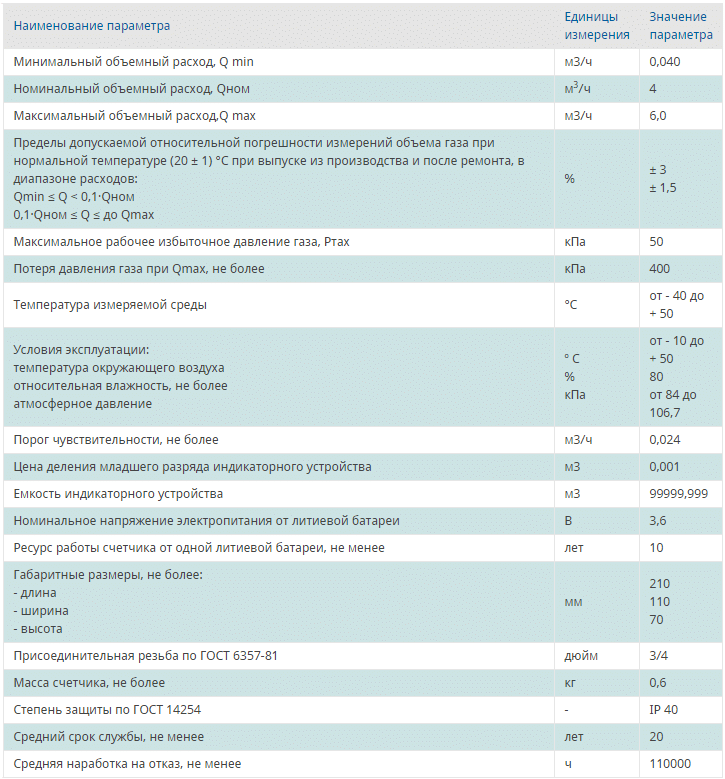

технические характеристики:

меры безопасности:

Монтаж и обслуживание счетчика должны выполнять только специалисты газового хозяйства, имеющие на это разрешение, в соответствии с действующими нормами, правилами и инструкциями отрасли и предприятия, на котором счетчик используется.

Безопасность эксплуатации счетчика обеспечивается выполнением требований разделов 6 и 7 паспорта.

Общие требования безопасности к конструкции счетчиков - по ГОСТ 12.2.003-91.

Самостоятельная установка, разборка и проведение ремонтных работ счетчика газа СГМ-1,6 ЗАПРЕЩЕНЫ.

Категорически запрещается: производить работы по монтажу, демонтажу, устранению дефектов при наличии давления газа в трубопроводе.

Запорная арматура должна находиться перед счетчиком. При отсутствии потребления газа общий газовый кран должен быть закрыт.
