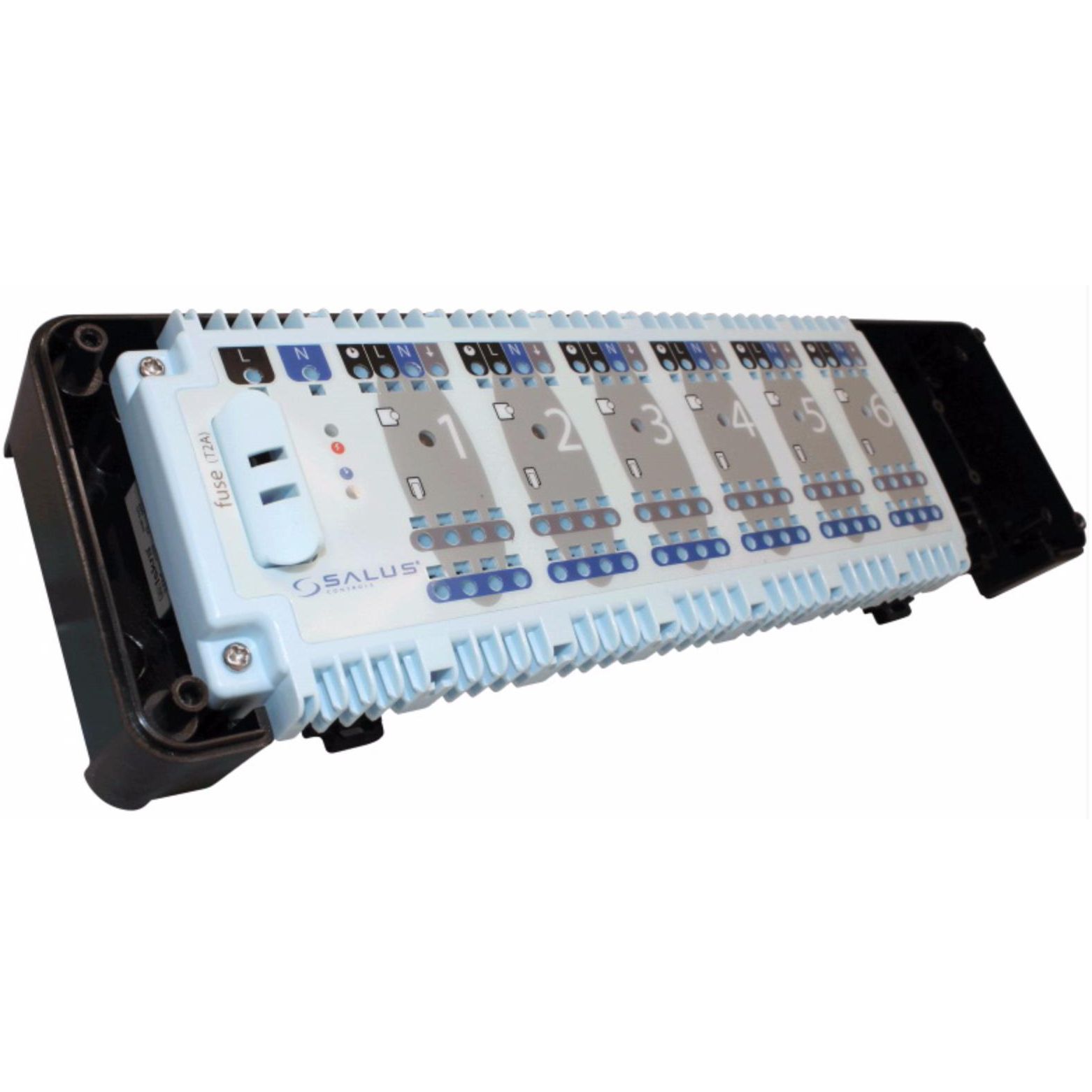

Центр коммутации для системы отопления Salus KL 06

Центральная планка КL06 предназначена для управления электротермическими сервомоторами типа NC (нормально закрытый) с двухпозиционной регуляцией (закрытый или открытый).

К планке КL06 можно подключить до 6 терморегуляторов, а также до 24 сервомоторов (каждый из регуляторов может посредством планки управлять максимально 4 сервомоторами). Таким образом, используя планку КL06, мы можем организовать автономное управление до 6-ти независимых зон (например отдельных комнат) или отдельных точек внутри отопительной системы.

Особенности и преимущества:

• Простой монтаж счет технологии  PLUG-IN
• Возможность подключения максимально до 6-ти термостатов (зон управления) и до   24-х сервоприводов  (4 на каждую зону)
• Четкая и однозначная маркировка  клемм
• Встроенная система LED-индикации, сообщающая о состоянии устройства
• Маркировка поверхности для облегчения легкой идентификации
• Возможность установки на DIN-рейку или на стену
• Возможность установки модуля управления насосом PL06 или PL07
• Интегрированная защита от перегрузки

Установка:

Планку КLОб надо устанавливать в распределительном шкафу, либо, если нет такой возможности, рядом. Планку КLОб можно устанавливать исключительно в сухих и закрытых помещениях. Относительная влажность воздуха не должна превышать 95%. Центральную планку КLОб надо устанавливать и использовать согласно нижеследующей инструкции по установке. Установка и ремонты должны осуществляться только квалифицированными электриками или людьми соответственно подготовленными. Установка должна всегда проводиться при отключении электропитания, с соблюдением предписаний по безопасности.

Внимание! Перед открытием, центральная планка KL Об должна быть обесточена.
Устройство нельзя устанавливать в местах, где разбрызгивается вода или создается загрязнение вследствие неочищенного воздуха.
