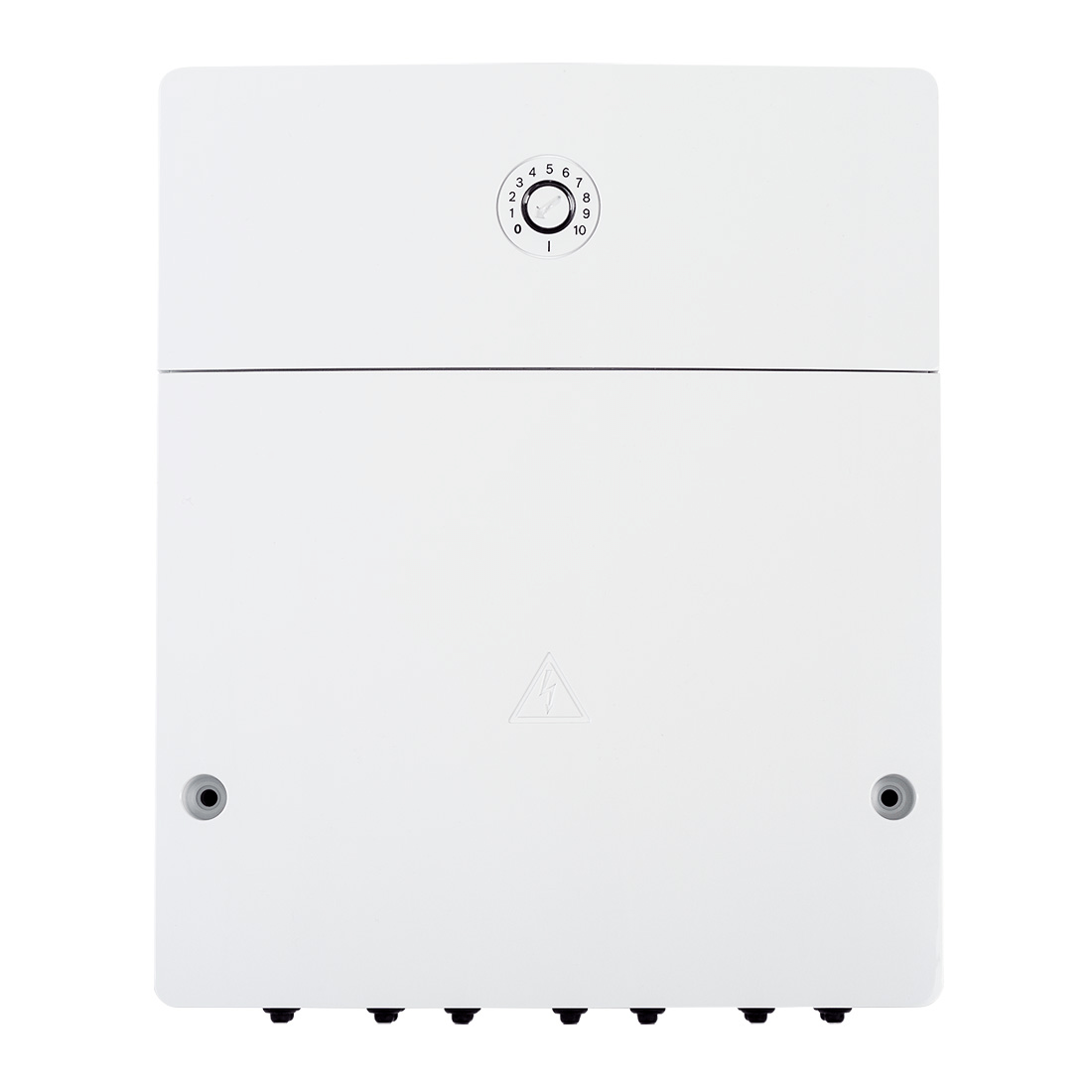

Модуль управления Bosch MM 100

Блок управления BOSCH MM 100 предназначен для управления насосом бойлера и рециркуляции.

Блок управления MM 100 – cиловой модуль для подключения одного системного контура. Один отопительный контур со смесителем или без смесителя, либо 1 контур горячей расходной воды, в т. ч. насос рециркуляции и необходимые датчики.

Управляется регуляторами FR, FW. Возможно подключение 1 отопительного насоса и 1 смесителя с температурными датчиками или 1 загрузочного насоса бойлера и 1 рециркуляционного насоса с температурными датчиками, а также температурного датчика в подающей линии (например в гидравлическом отделителе)

Монтируется на стене или в блоке автоматики котла.

Для чего нужен блок управления:

Лучшим решением для твердотопливного котла является установка блока управления (командо-контроллер).

За счет установки такого блока управления в комплекте с вентилятором турбиной, автоматизируется работа котла с  максимальной точностью регулируется температура теплоносителя, и активация и деактивация процесса горения.

Поддерживается заданная температура в системе отопления.

Установка в комплекте с вентилятором (турбиной) увеличивает КПД твердотопливного котла на 25-35%, и также длительность горения, и прогорание низкокачественного влажного топлива, что делает ваш котел полностью всеядным к любым видам топлива.

Блок управления регулирует температуру теплоносителя, управляет турбиной вентилятором, включая и выключая ее, регулируется обороты турбины,а также возможно управление насосами системы отопления.

сфера использования:

Интеллектуальный коммутационный силовой модуль (Intelligent Power Module) используется:

 Для управления насосом контура отопления и смесителем для максимум двух отопительных контуров со смесителями

 Для управления насосом загрузки бойлера и насосом рециркуляциии для одного контура бойлера и насосом контура отопления и смесителем для одного отопительного контура со смесителем

 Обмен данными с котлом и регулятором Fx по двухпроводной шине (BUS)

 Входы датчиков:

    - 1 внешний датчик температуры прямого трубопровода (например, гидравлического отделителя)

    - 2 датчика температуры контура смесителя для отопительных контуров со смесителями

    - 2 датчика температуры бойлера

 Коммутационные выходы (230 В / 50 Гц / 4 A): - 2 x max. 250 Вт (насос контура отопления) - 2 x max. 100 Вт (смеситель, насос контура рециркуляции или насос для загрузки бойлера)

 Возможность подключения ограничителя температуры

 Светодиодная индикация статуса работы
