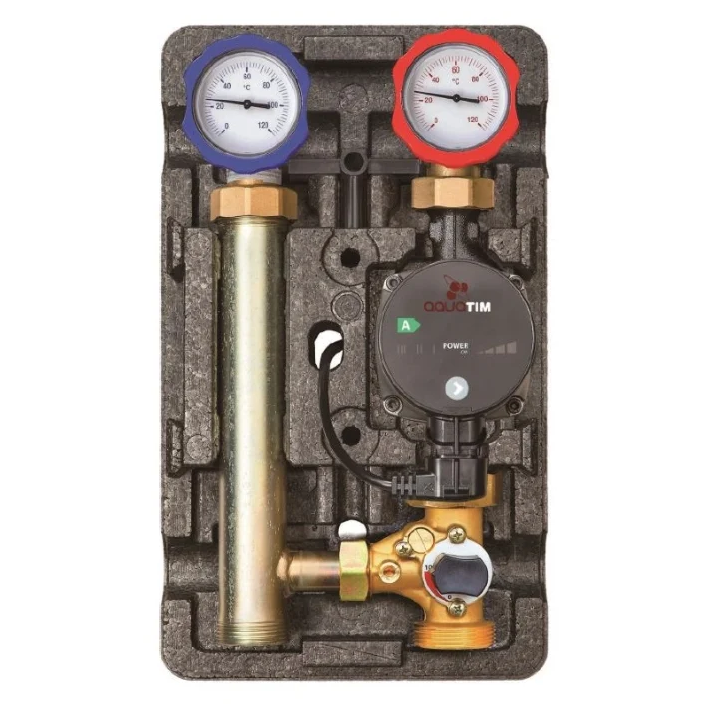

NG-MK-0101 / Насосная группа быстрого монтажа с трехходовым смесительным клапаном, TIM



Tim

Нет на складе

ID товара: 15027

372,44 руб.

Циркуляционный насос в комплект не входит!

Рабочая среда: вода, водно-гликолевый раствор (до 30 %); Монтажная длина насосной базы: 180 мм; Нижнее подключение: 1.1/2"; Верхнее подключение к линиям подачи и возврата (номинальный диаметр): 1"; Вид: с прямой линией подачи; Давление: 6 бар

Заказать
  • Самовывоз - в рабочее время
  • Доставка по Минску с 10.00 до 20.00
  • Доставка по РБ в течение 3-х дней
Нашли дешевле?
Артикул NG-MK-0101
Максимальное рабочее давление 6 бар
Максимальная рабочая температура воды 90 °C
Максимальная пропускная способность Kvs при ∆p=1 бар 9,8 м³/час
Межосевое расстояние 125 мм
Тип резьбы нижнего соединения наружная
Диаметр резьбы нижнего соединения 1.1/2"
Тип резьбы верхнего соединения внутренняя
Диаметр резьбы верхнего соединения 1"
Присоединительная резьба для насоса 1.1/2"
Монтажная длина насоса 180 мм
Диапазон рабочей температуры от –15°С до +110°С
Диапазон шкалы термометров от 0°С до 120°С
Размеры (ВхГхШ) 420x255x250 мм
Вес 3735 г

Насосные группы TIM NG-MK-0101 с трехходовым регулирующим клапаном предназначены для обеспечения гидравлического и температурного режимов в системе отопления с переменной температурой теплоносителя. Поддержание определенного температурного графика происходит за счет подмеса охлажденного теплоносителя обратной линии в подающую. Данные группы оптимально использовать в контурах радиаторного отопления с погодозависимым регулированием и «теплого пола»; они рассчитаны на работу при номинальном давлении 10 бар и температуре теплоносителя не выше +90 °С.

Насосная группа «TIM» (ZEISSLER) исполнена в виде компактного узла, включающего необходимую арматуру для обвязки котельной, заключенного в теплоизолирующий кожух. Модели «NG-MK-0101» оснащены трехходовым моторным поворотным регулирующим клапаном с управляющей рукояткой (без электропривода), запорными шаровыми латунными кранами со стрелочными термометрами. На линии подачи вставлена труба-удлинитель с T-образным элементом, соединяющим с приводным клапаном.

Насосные группы «ZEISSLER» (TIM) поставляются полностью в собранном виде. Монтируются непосредственно на стену в помещении с помощью отверстий, расположенных на задней панели корпуса.



Основные особенности и преимущества насосных групп «TIM NG-UK-0101»:

    • Смесительный контур с переменной температурой теплоносителя
    • Возможность обмена местами подающей и обратной линий
    • Верхнее подключение к линиям подачи и возврата (номинальный диаметр): 1" (DN25)
    • Нижнее подключение: 1 1/2" (DN40)
    • Исполнение без циркуляционного насоса (монтажная длина насосной базы: 180 мм)
    • Рабочая среда: вода, водно-гликолевый раствор (до 30 %)
    • Максимальные рабочие нагрузки: давление 10 бар, температура +90 °С
    • Стрелочные термометры со шкалой 0-120 °С («красный» на подаче, «синий» на обратной линии)
    • Встроенный трехходовой смесительный моторный регулирующий клапан под привод с условной пропускной способностью (kvs): 6 или 18 м3
    • Возможность установки сервопривода
    • Энергосберегающая блочная EPP-теплоизоляция в комплекте
    • Быстрый настенный монтаж

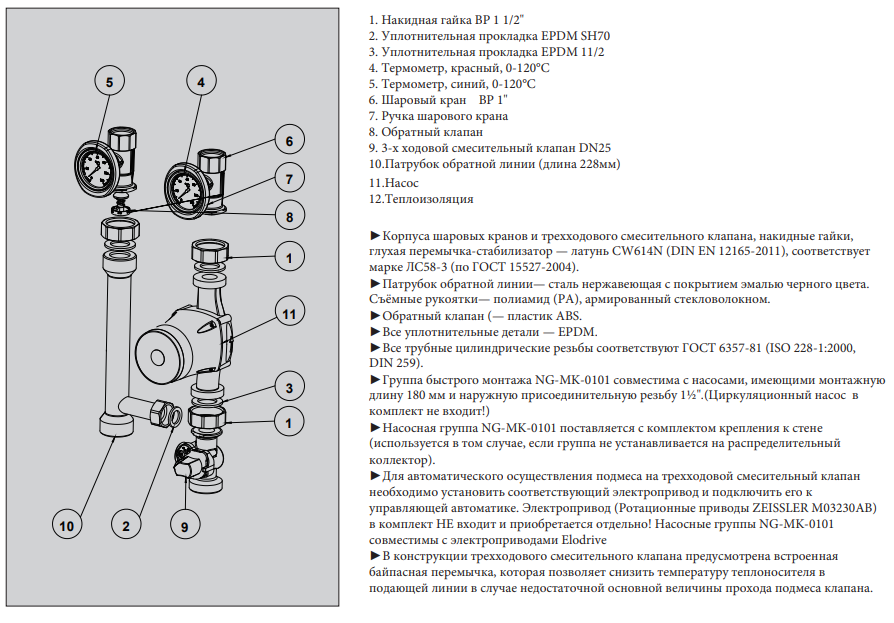

Конструкция и применяемые материалы:



Отзывы о товаре

    Ваш отзыв будет первым



Производитель: TIM, Китай

Сервисный центр:

Гарантия: 12 мес.
