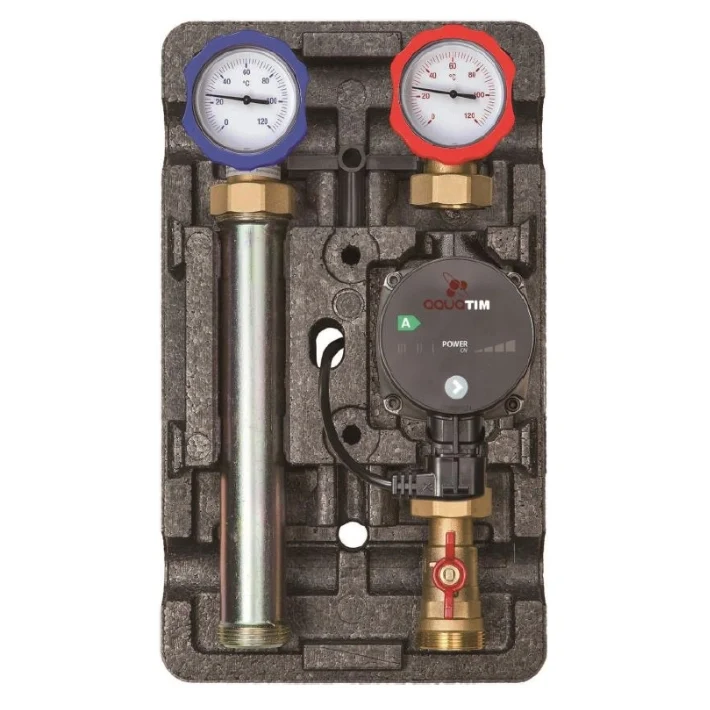

NG-UK-0101 / Насосная группа быстрого монтажа прямого контура, TIM

Насосные группы TIM NG-UK-0101 с прямой линией подачи применяются и монтируются в контуры систем отопления, водоснабжения, вентиляции, для напольного отопления. Данные группы оптимально использовать в контурах радиаторного отопления без возможности регулировки температуры теплоносителя, они рассчитаны на работу при номинальном давлении 10 бар и температуре теплоносителя не выше +90 °С.

Насосная группа «TIM» (ZEISSLER) исполнена в виде компактного узла, включающего необходимую арматуру для обвязки котельной, заключенного в теплоизолирующий кожух. Модели «NG-UK-0101» оснащены запорными шаровыми латунными кранами со стрелочными термометрами.

Насосные группы «ZEISSLER» (TIM) поставляются полностью в собранном виде. Монтируются непосредственно на стену в помещении с помощью отверстий, расположенных на задней панели корпуса.

Основные особенности и преимущества насосных групп «TIM NG-UK-0101»:

• Верхнее подключение к линиям подачи и возврата (номинальный диаметр): 1" (DN25)
• Нижнее подключение: 1 1/2" (DN40)
• Исполнение без циркуляционного насоса (монтажная длина насосной базы: 180 мм)
• Рабочая среда: вода, водно-гликолевый раствор (до 30 %)
• Максимальные рабочие нагрузки: давление 10 бар, температура +90 °С
• Стрелочные термометры со шкалой 0-120 °С («красный» на подаче, «синий» на обратной линии)
• Энергосберегающая блочная EPP-теплоизоляция в комплекте
• Быстрый настенный монтаж

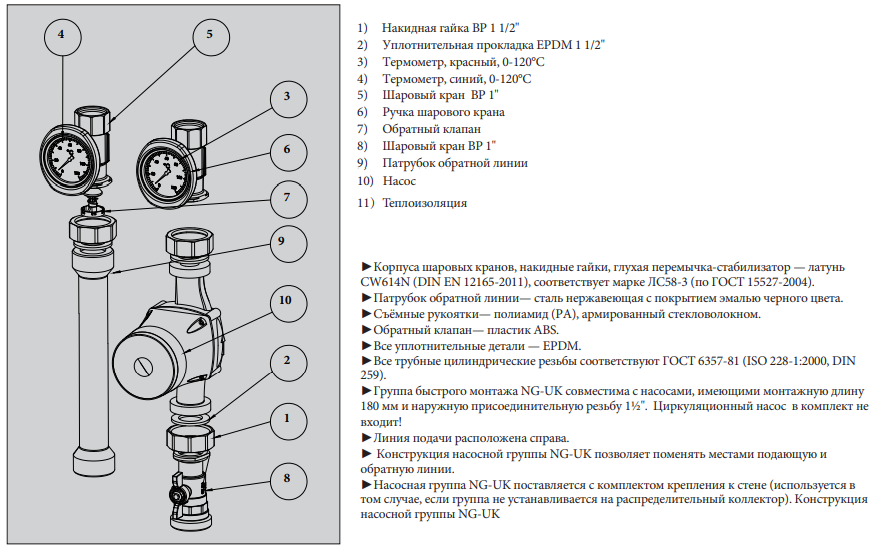

Конструкция и применяемые материалы:
