Головка термостатическая капиллярная (термоголова) M28 х 1,5, Herz



На складе

ID товара: 336

89,42 руб.

Артикул: 1742006; Диапазон настройки температуры: от 20°С до 50°С; Тип элемента: жидкостной датчик с капиллярной трубкой; Присоединительная резьба: M28х1,5; Гистерезис: 0,3К; Длина капиллярной трубки: 2 м

Заказать

Заказать

  • Самовывоз - в рабочее время
  • Доставка по Минску с 10.00 до 20.00
  • Доставка по РБ в течение 3-х дней
Нашли дешевле?

Термостатическая головка Herz с накладным датчиком для напольного отопления. Состоит из собственно головки с жидкостным датчиком, капиллярной трубки, накладного датчика и ложемента. Крепление к трубопроводу хомутами.

Термоголовка HERZ-СТАНДАРТ— это автономный регулятор прямого действия, работающий без наружного питания и применяемый для регулирования температуры теплоносителя в контуре отопления. Состоит из собственно головки с жидкостным датчиком, капиллярной трубки, накладного датчика и ложемента.



Область применения:

Предназначена для монтажа на двухходовых и трехходовых термостатических клапанах в системах теплого пола.

Накладной датчик крепится вместе с ложементом на трубопроводе с помощью хомутов или вставлен во втулку. При этом необходимо обеспечить хороший теплообмен между трубой и датчиком.



Принцип действия:

У термостатической головки ГЕРЦ с накладным датчиком изменение объема в датчике передается через капиллярную трубку в сильфон, который, в свою очередь, приводит в движение шпиндель клапана. Термостатический клапан (исполнительный орган) закрывается при повышении температуры. Шкала температур нанесена непосредственно на маховичке. С ее помощью производится настройка.



Монтаж термоголовки:

1. Отвернуть защитный колпачок или ручной привод с буксы термостатического клапана.
2. Термостатическую головку установить в положение „полностью открыто", что соответствует положению „max" (положение поставки). Повернуть термостатическую головку таким образом, чтобы указатель был хорошо виден.
3. Легко затянуть накидную гайку при помощи ключа SW 30.
4. Проверить функционирование посредством вращения маховичка и установить желаемую температуру.

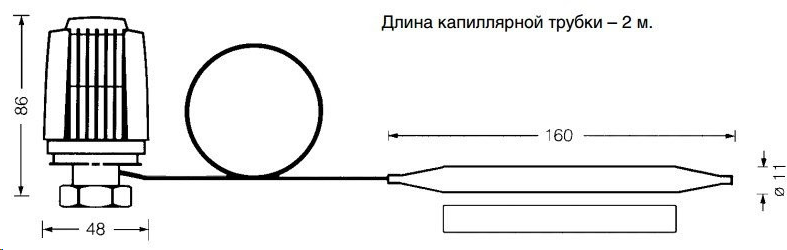

Габариты:

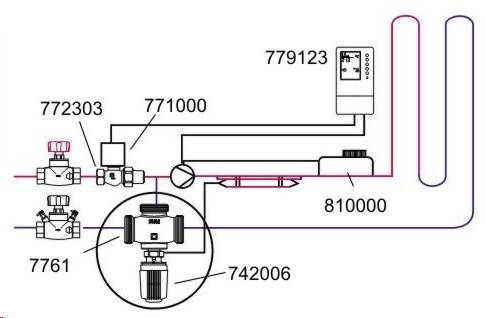

Пример монтажа:

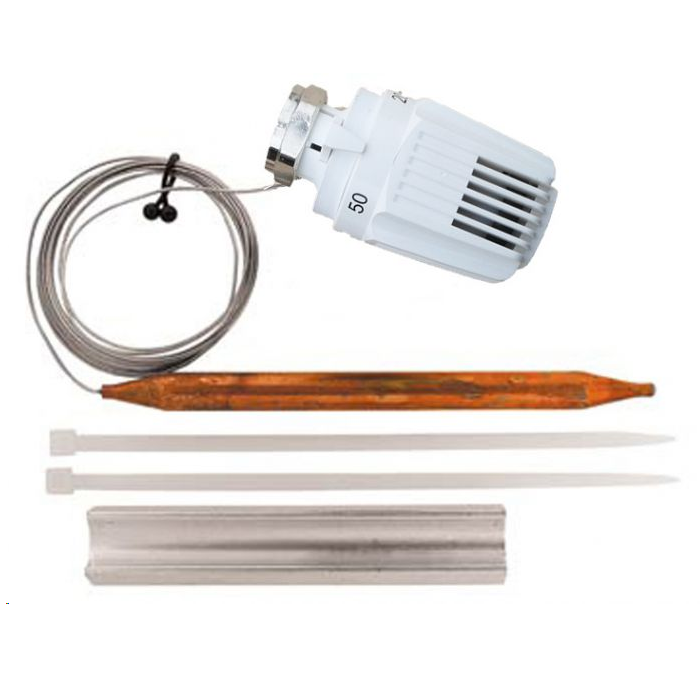

В комплект поставки входит:

  • Термоголовка с жидкостным датчиком;
  • капиллярная трубка;
  • выносной датчик;
  • ложемент.

Отзывы о товаре

    Ваш отзыв будет первым

Артикул 1742006
Назначение для регулирования и поддержания температуры теплоносителя в системе отопления, чаще всего в системах автономной циркуляции тёплых полов
Макс. перепад давления 0,75 бар (для бесшумной работы не должен превышать 0,2 бар)
Диапазон регулирования 20...50°С
Гистерезис 0,3К
Защита от перегрева 10К выше максимального значения по шкале
Присоединительная резьба М28х1,5
Длина капиллярной трубки 2 м
Класс герметичности С
Страна производства Австрия



Производитель: HERZ Armaturen Ges.m.b.H., Германия

Сервисный центр: -

Гарантия: 12 мес.
