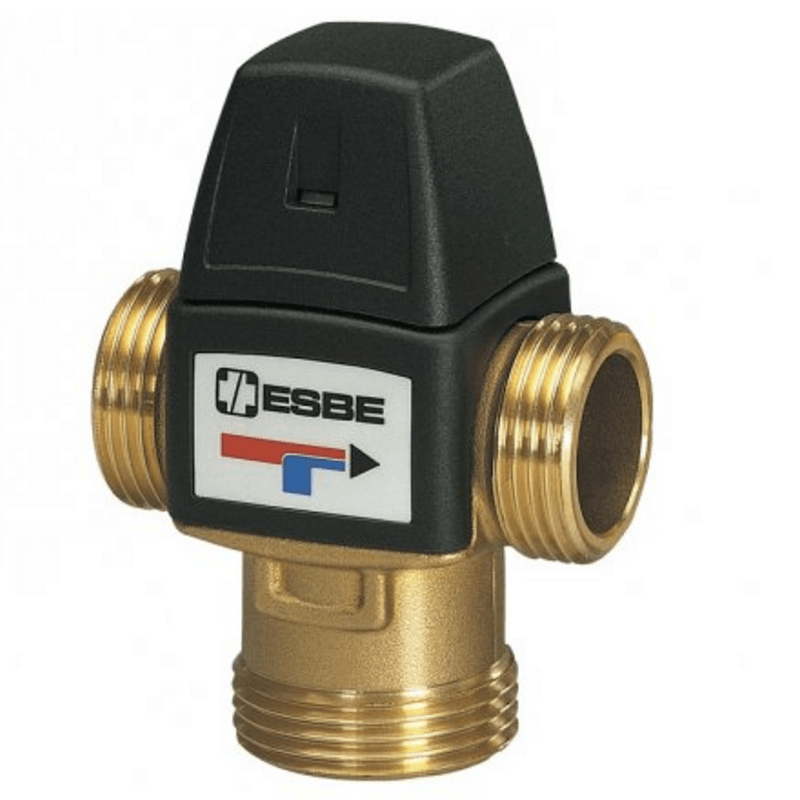

Клапан термостатический ESBE VTA 322 DN20, KVS 1,5 (temp 20-43°С)



На складе

ID товара: 1259

183,42 руб.

Применяется в системах теплых полов.

Артикул: 31100500; Температурный диапазон: 20-43°С; Тип: Трехходовой; Материал: латунь; Соединительная резба: 3/4" нар; Проходимость (значение Kvs): 1,5 м3/час; Номинальное (условное) давление PN: 10 бар; Максимальная рабочая температура: 95 ° С; Производитель: ESBE (Швеция).

Заказать

  • Самовывоз - в рабочее время
  • Доставка по Минску с 10.00 до 20.00
  • Доставка по РБ в течение 3-х дней
Нашли дешевле?

Термостатические смесительные клапаны ESBE серии VTA322 предназначен для регулировки температуры путём смешивания потоков. В основном используется для организации систем тёплого пола, когда необходим определённый температурный диапазон, который одновременно обеспечивает нормальную комнатную температуру и предотвращает перегрев трубопровода и пола. Данный клапан также применим в бытовых системах горячего водоснабжения, оснащённых принудительной циркуляцией горячей воды (HWC). Работает с любыми жидкостями: горячая и холодная вода, незамерзающие жидкости на основе гликолей.

Увеличенная мощность потока делает ее возможной для применений в больших системах напольного отопления (от 40 до 100 квадратных метров). Поставляется с защитной крышкой, защищающей от перенастройки, если не указано другое.

Поскольку "теплый пол" - низкотемпературная отопительная система, имеющая жесткие ограничения максимально возможной температуры теплоносителя, пуск последнего в напольный трубопровод никогда не происходит напрямую. Поэтому нельзя подключать тёплый пол напрямую к источнику тепла. Подача теплоносителя осуществляется через стандартный трехходовый клапан различных конструкций. Оптимальным считается термостатический клапан ESBE, по принципу действия напоминающий автомобильный термостат, с помощью которого и выставляется необходимое значение температуры. В конструкции напольного отопления обязательно должен быть предусмотрен свой насос для точного поддержания параметров температурной и гидравлических характеристик самостоятельной системы "тёплого пола".



Внутреннее устройство клапана ESBE:

При монтаже для разделения потоков следует руководствоваться стрелкой на корпусе клапана.

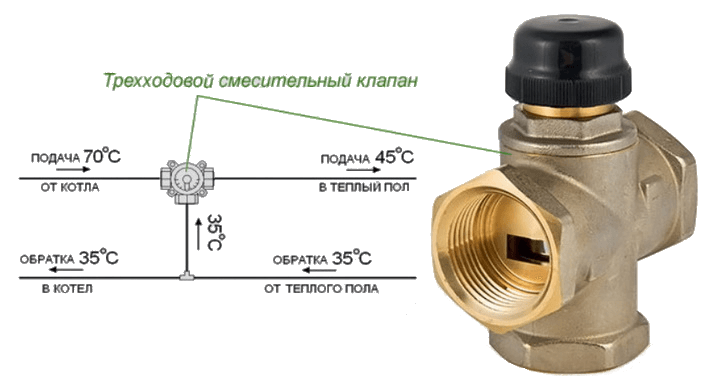

Принцип действия клапана теплого пола:





Примеры установки в системах теплых полов:

Отзывы о товаре

    Ваш отзыв будет первым

Назначение для системы теплых полов
Максимальная площадь тёплого пола: 100 м2
Диаметр подключения 3/4 дюйма (20 мм)
Максимальная температура горячей воды на входе: 95°С
Номинальное (условное) давление PN 10 бар
Дифференциальное давление: макс. 3 бар
Пропускная способность Kvs 1,5 м³/час
Температурный диапазон: 20-43°С
Тип Трехходовой
Материал корпуса: латунь



Производитель: ESBE AB, г. Рефтеле, Швеция

Сервисный центр: Минск, Казинца, 11а, А-308

Гарантия: 12 мес.
