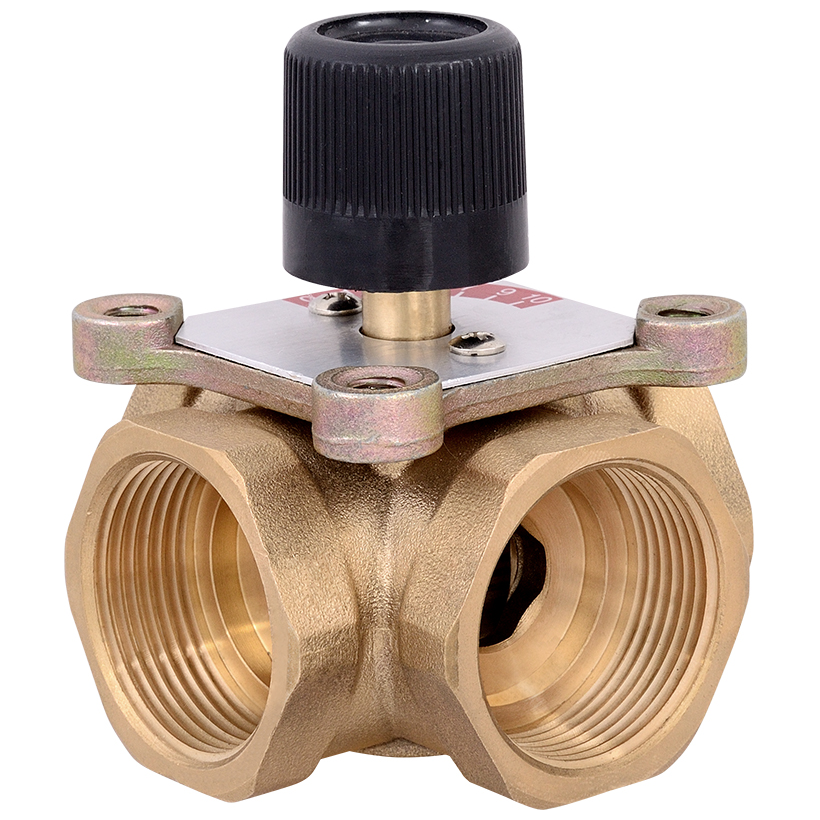

Кран трехходовой 1 " внутренная резьба смесительный ручной BL3804, TIM

Трехходовой распределительный клапан подходит для систем отопления, в которых не требуется защита котла от низкотемпературной коррозии, и используется для регулирования отдельных контуров в системе. Его можно использовать в системах с аккумулирующими емкостями, для систем с радиаторами и для напольного отопления.

Клапан регулирует температуру в отопительных системах путем смешивания горячей воды из линии подачи с холодной водой из обратной линии с целью обеспечения комфорта и энергосбережения. Регулировка смешивания возможна как в ручном режиме, так и в автоматическом с помощью электропривода.

Поворотные регулирующие клапаны предназначены для регулирования расхода теплоносителя в системах отопления и охлаждения (отопление с использованием радиаторов, отопление в полах и других поверхностных системах).

Трехходовые клапаны обычно используются как смесительные, но также могут использоваться как разделительные.

Поворотные клапаны могут использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия: вода, теплоноситель на основе гликоля с присадками, нейтрализующими растворенный кислород.

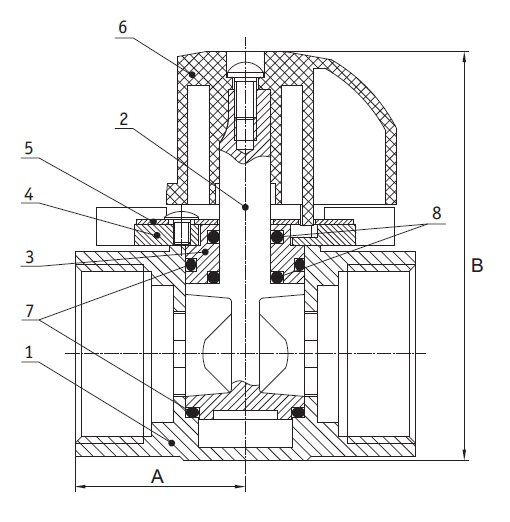

Конструкция:

1 - корпус
2 - заслонка поворотная
3 - втулка
4 - плата
5 - пластина со шкалой
6 - рукоятка
7 - большое уплотнительное кольцо
8 - малое уплотнительное кольцо

Принцип работы:

Трёхходовой клапан может выполнять функции смешения потоков или разделения потока. При повороте заслонки в одну сторону будет постепенно открываться проход для теплой жидкости и в равной степени закрываться проход для холодной (обратный поток от нагревателя).

Это повышает температуру смешиваемой рабочей жидкости (потока для нагревателя) при почти постоянной скорости потока.

Соответственно при повороте заслонки в другую сторону проход для теплой жидкости будет закрываться, а для холодной (обратной) открываться.

Требуемая температура в системе достигается с помощью добавления необходимого количества жидкости, поступающей из обратного трубопровода, подаваемого к котлу.

Пример подключения:

Указания по монтажу:

Перед установкой клапана трубопровод должен быть очищен от ржавчины, грязи, окалины, песка и других посторонних частиц, влияющих на работоспособность изделии.

Поворотные регулирующие клапаны должны эксплуатироваться без превышения давления и температуры, приведённых в таблице технических характеристик.

Установка и демонтаж изделия, а также любые операции по ремонту или регулировке должны производиться при отсутствии давления в системе. Дайте оборудованию остыть до температуры окружающего воздуха. Конструкция клапана не позволяет использовать его в качестве запорного (величина протечек указана в таблице технических характеристик).

При ручной регулировке поворотный клапан может быть установлен в любом положении (с присоединением на трубной цилиндрической резьбе по ГОСТ 6357-81). При автоматической регулировке клапана следует предусмотреть достаточное пространство для монтажа/демонтажа электропривода, а клапан должен устанавливаться так, чтобы электропривод находился либо сбоку, либо сверху клапана.

Установку электропривода следует производить в соответствии с указаниями в паспорте на данный привод. Выбор функции трёхходового клапана (смешение/разделение), а также направление движения теплоносителя осуществляется при монтаже. В зависимости от этого пластину со шкалой надо повернуть/перевернуть соответственно требуемому вращению поворотной заслонки. Для этого необходимо снять рукоятку, отвернуть два крепежных винта пластины и установить её в требуемое положение.

Резьбовые соединения должны производиться с использованием в качестве подмоточного уплотнительного материала ФУМ-ленты (РТЕЕ -политетрафторэтилен, фторопластовый уплотнительный материал), полиамидной нити с силиконом или льна. При этом необходимо следить, чтобы излишки этого материала не попадали на регулирующие части клапана.

Рекомендуется перед клапаном установить фильтр механической очистки, для предотвращения повреждения регулирующих компонентов. Проверьте правильность монтажа. После монтажа следует провести манометрическое испытание герметичности системы (СНиП 3.05.01-85, п.4.1). Данное испытание позволяет обезопасить систему от протечек и ущерба, связанного с ними.
