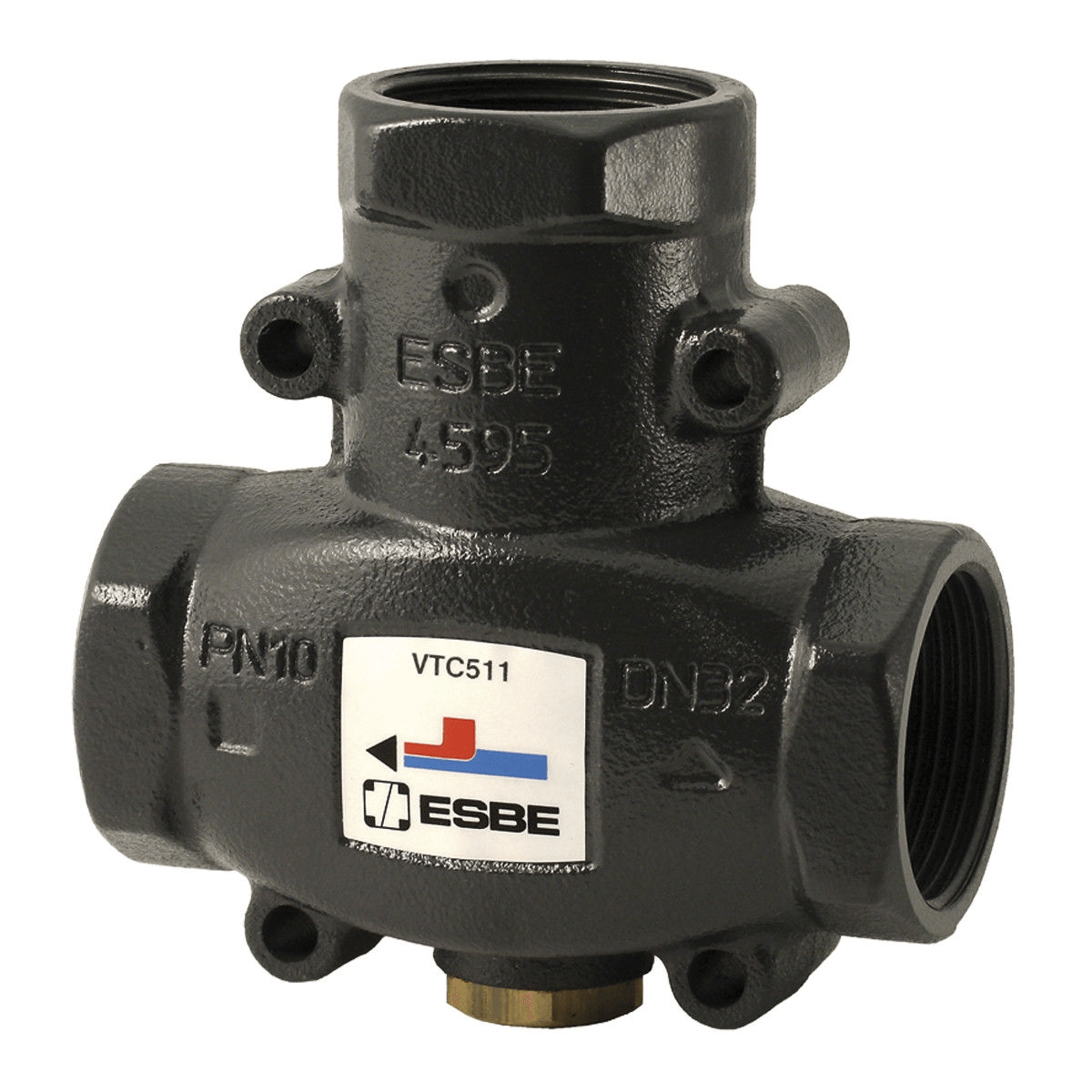

Термостатический смесительный клапан ESBE VTC511 DN25, KVS 9 (temp 65°С)

Термостатический клапан для защиты твердотопливных котлов VTC511 производства компании ESBE (Швеция). Оборудование предназначено для использования в системах отопления.

Срок гарантии - 2 года с даты продажи.

Термостатический 3-ходовой клапан ESBE серии VTC500 сконструирован для защиты котла при слишком низкой температуре теплоносителя обратного трубопровода. Поддержание высокой и устойчивой температуры теплоносителя обратного трубопровода способствует повышению коэффициента полезного действия котла, снижает образование конденсата и увеличивает срок его эксплуатации. Клапан VTC500 применяется в отопительных устройствах, где котлы, работающие на твёрдом топливе мощностью до 150 кВт, используются для запитки накопительных баков. Клапан устанавливается или на обратном трубопроводе к котлу (50°C, 55°C, 60°C, 65°C, 70°C или 75°C) или на запитывающем трубопроводе к накопительному баку (70°C или 75°C). Мы рекомендуем первую опцию, так как это упрощает схему трубопроводов для расширения.

Клапан не требует настройки в байпасном трубопроводе. Работоспособность клапана не зависит от его позиции. Клапан содержит термостат, который начинает открывать подсоединение «А» при температуре исходящей смешанной воды соединения AB, равной 50°C, 55°C, 60°C, 65°C, 70°C или 75°C. Подсоединение «B» полностью закрывается, когда температура подсоединения «A» превышает номинальную температуру открытия на 10 °C.

Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и незамерзающими жидкостями, нейтрализующими растворенный кислород, с концентрацией гликоля до 50 %. При добавлении гликоля к теплоносителю-воде, увеличивается вязкость и изменяется теплоемкость такого теплоносителя, поэтому это необходимо учитывать при выборе термостатического смесителя. Если добавляется 30 - 50 % гликоля, то максимальный выходной эффект клапана уменьшается на 30 - 40 %. Более низкая концентрация гликоля может не оказать защитного действия.

При монтаже для разделения потоков следует руководствоваться стрелкой на корпусе клапана. Встроеннй термостат рассчитан на температуру открытия байпаса Тоткр.

Пример применения трехходового клапана ESBE VTC511:

Габаритные размеры:

Размеры: А = 105мм, В = 38мм, С = 75мм, D = 55мм

Принцип работы:
