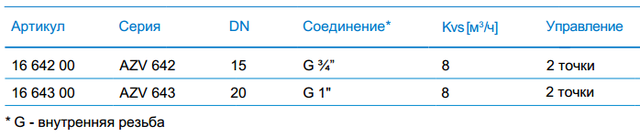

Трехходовой клапан AZV 643 (G 1" DN20 KVs 8,0) с электроприводом, Afriso

Во многих системах отопления трехходовые клапаны выполняют важную роль переключая потоки теплоносителя, либо же их смешивая между собой. Для полной автоматизации процесса работы таких клапанов применяются специальные моторчики, называемые приводы, которые питаясь от электричества осуществляют управление 3-ходовым клапаном. В зависимости от модели электропривод может быть встроенным или подключаться отдельно, как доп. опция.

Немецкая компания по производству запорно-регулирующей арматуры Afriso, предлагает ознакомиться с латунными переключающими трехходовыми клапанами, со встроенным электроприводом. Используется во многих системах отопления и обвязках котла. Применяется для переключения потока теплоносителя.

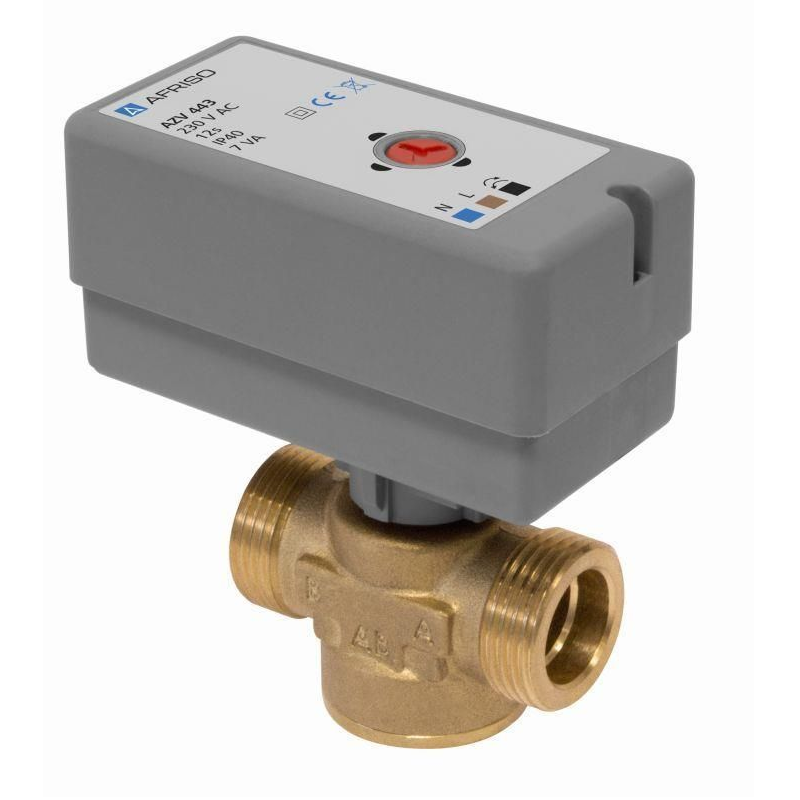

Переключающие клапаны AZV состоят из двух основных частей - клапана и электрического привода. Корпус клапана изготовлен из латуни, а внутренние детали из композита PPS. Электрический привод имеет встроенный электрический кабель длиной 1 метр. На приводе расположен индикатор положения золотника клапана. Переключающие клапаны AZV предназначены для систем водоснабжения, центрального отопления или кондиционирования воздуха в качестве переключающих элементов. Переключающие клапаны управляются сигналом SPST и могут запускаться с любого термостата или реле.

Оснащен питающим кабелем, длиной 1,0 метр.

Принцип действия:

Трехходовой клапан действует как коммутационное устройство с одним входом и двумя выходами. Клапан нормально разомкнут, поэтому, если нет управляющего напряжения, между входом и одним из выходов имеется поток. Когда клапан приводится в действие, открытый выход закрывается, и второй выход открывается. С удалением напряжения клапан возвращается в исходное положение с помощью встроенной возвратной пружины.
