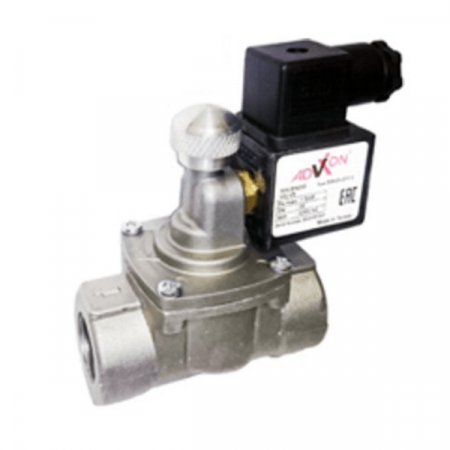

Клапан электромагнитный Advixon DN15

Клапаны электромагнитные для газа ADVIXON серии ESV нормально открытые с ручным взводом предназначены для использования в качестве запорного элемента на трубопроводных магистралях подачи природного газа и паровой фазы сжиженного углеводородного газа (пропан-бутановой смеси) в газогорелочные устройства потребителей.

Преимущества:

 Работа с различными типами газов;

 Копус выполнен из латуни;

 Клапан открывается и фиксируется вручную;

 Резьбовой тип соединения;

 Наличие механизма самозащиты;

 Большой срок службы - не менее пяти лет.

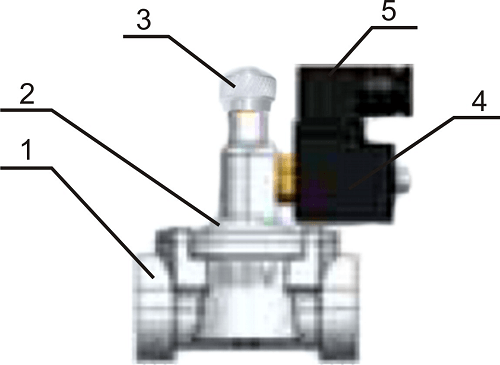

Устройство электромагнитного клапана:

Электромагнитный клапан состоит из: корпуса клапана (1), крышки (2), кнопки открытия клапана (3), соединенной со штоком и запорным клапаном. Изначально электромагнитный клапан поставляется в закрытом состоянии, для приведения электромагнитного клапана в рабочее (открытое) состояние требуется вытянуть кнопку открытия клапана (3) до момента срабатывания запорного устройства, при этом произойдет открытие запорного клапана. Также электромагнитный клапан состоит из катушки электромагнита (4), при подаче напряжения на которую за счет образующегося усилия электромагнитного поля происходит освобождение запорного устройства, вследствие чего запорный клапан закрывается (запорный элемент опускается вниз и прижимается к седлу корпуса клапана (1)), перекрывая подачу газа. На катушке электромагнита установлена электрический разъем (5), предназначенный для подключения электромагнитного клапана к электрической схеме управления. После закрытия клапан остается в закрытом состоянии до момента ручного открытия клапана при помощи кнопки открытия клапана (3).
