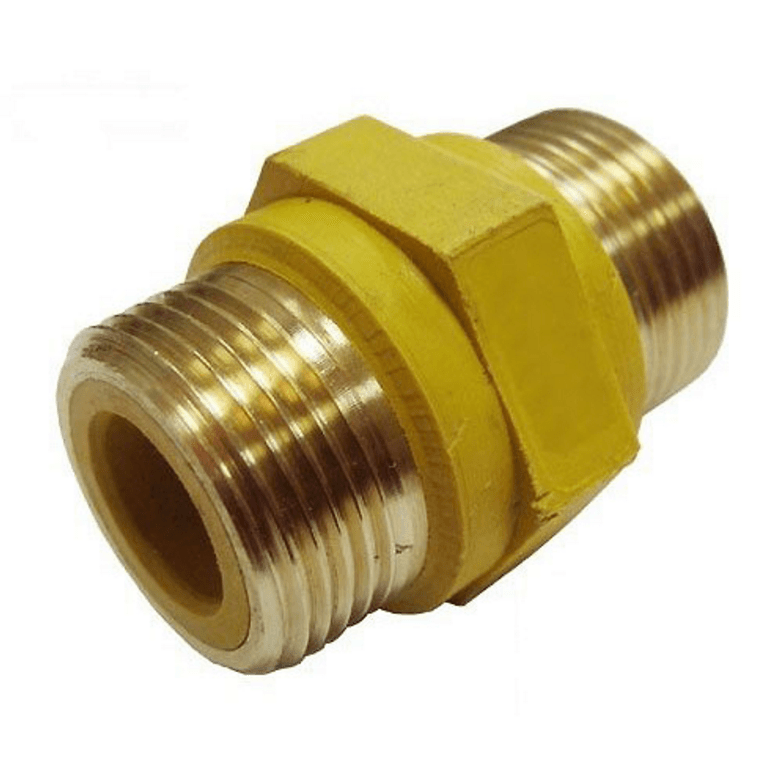

Вставка диэлектрическая 3/4" штуцер-штуцер

Вставка диэлектрическая изолирующая предназначена для исключения протекания через газопровод токов утечки при возникновении электрического потенциала на корпусе зануленного электрифицированного газового прибора (плиты, котла, бойлера и пр.).

Вставка UDI-GAS защищает электронные части газовых приборов и счетчиков от выхода из строя во время чрезвычайных ситуаций, связанных с попаданием электрического тока на газовую магистраль, по причине неисправностей электрической части газовых приборов.

Материалы:

Резьбовые металлические части изготавливаются из латуни марки CW614N.

В качестве электроизолятора применяется полиамид желтого цвета (в соответствие с ГОСТ 14202-69), без добавления вторичных примесей.

Запатентованная полимерная композиция полиамида и замедлителей горения - пластик не поддерживает горение.

КОНСТРУКЦИЯ:

Диэлектрическая вставка представляет собой неразъемное соединение и устанавливается между краном и подводкой. Металлические части вставки, вплавленные в диэлектрик, не соприкасаются между собой, что и обуславливает невозможность прохождения через неё (вставку) токов утечки. Изолирующая вставка имеет внутреннюю поверхность, покрытую диэлектриком полностью, что исключает контакт каждой из металлической частей вставки с проходящим внутри изолятора газом.

Диэлектрик для газа TIM допускается к установке на трубопроводе для газоснабжения.

Схемы типового монтажа Вставки на примере газовой плиты или котла:

Вставка диэлектрическая изолирующая (1) должна быть установлена между запорным краном (2), перекрывающим газопровод, и гибкой подводкой к прибору (3).
Вставка не требует поверки и обслуживания в процессе эксплуатации.

Вставка выдерживает испытательное напряжение 3 750 В, приложением переменного тока 50 Гц к металлическим частям, не менее 6 сек. Вставка диэлектрическая не требует поверки и обслуживания в процессе эксплуатации.

Итог! Отсутствие диэлектрической вставки может стать причиной утечки газа в следствии прожига гибкой подводки электрической дугой.

Вставка изолирующая диэлектрическая в разных компаниях и Интернет-сайтах может называться по-разному, не меняя при этом своего назначения и характеристик: диэлектрическая вставка, газовый диэлектрик, диэлектрик, изолирующая вставка, изолятор, газовый изолятор.
