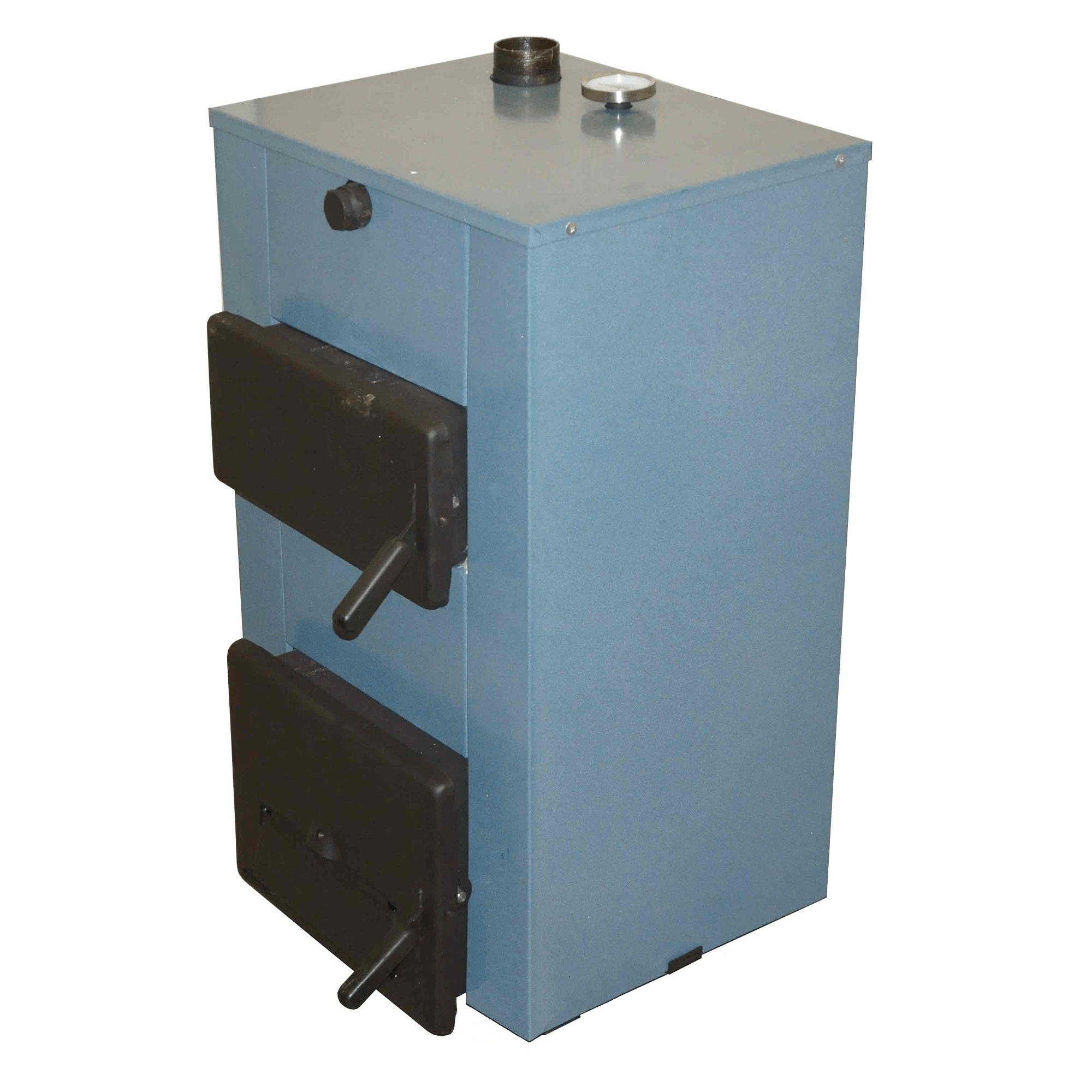

Котел отопительный КСТ-12,5 на твердом топливе

Котлы КСТГ- 20, КСТГ- 16, КСТГ- 12,5, КСТГ- 20-01, КСТГ- 16-01, КСТГ- 12,5-01. изготавливаются  по ГОСТ 20548-93.

Особенность данного котла - наличие в нижней части котла трубчатой решетки, заменяющей чугунные колосники и соединенной с каналом протока воды.

Толщина топки котла составляет 3 мм.

Модернизация ранее выпускаемого котла позволила значительно увеличить КПД котла при работе на твердом топливе и на природном газе.

Также видоизменена облицовка котла и конструкция дверец.

комплектация:

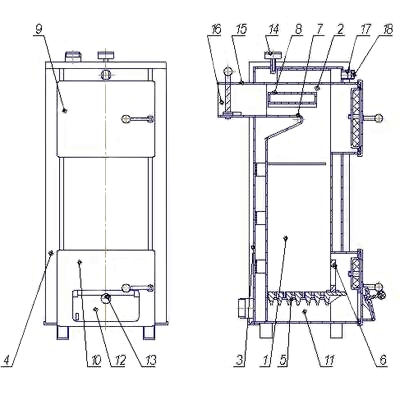

> Котёл отопительный водогрейный стальной представляет собой сварную конструкцию прямоугольной формы, состоящую из - топки 1 - конвективного газохода 2 - тепловой изоляции 3 - декоративного кожуха 4 > В нижней части топки устанавливают колосники 5 с шуровочным щитком 6 > Для более полного омывания поверхности нагрева продуктами сгорания задняя стенка топки в верхней части выполнена в виде теплопоглощающего козырька 7.

> Конвективный газоход представляет собой горизонтальный прямоугольный канал со встроенной теплопоглощающей наклоненной панелью 8.

> На передней стенке котла размещены две дверцы:

- верхняя 9 — для загрузки топлива и очистки конвективного газохода от сажи.
- нижняя 10 - для обслуживания колосниковой решётки и зольник 11.

> В нижней дверце имеется поворотная дверца 12, которой с помощью ручки 13 (ручку необходимо ввернуть при установке котла) регулируется подвод воздуха под колосники для горения топлива.

> Во втулку на крышке котла лёгким нажатием руки устанавливают указатель температуры (термометр) 14, показывающий температуру воды на выходе из котла.

> В дымовом патрубке 15 размещён шибер 16 с рукояткой для регулирования величины разрежения за котлом. Вращение шибера ограничено упором. Шибер имеет два крайних положения. В одном - дымоход закрыт, в другом — полностью открыт. Положение шибера в дымоходе можно определить по расположению рукоятки шибера над дымоходом. Если рукоятка расположена вдоль оси котла и дымохода - дымоход открыт. Если рукоятка расположена поперек оси котла и дымохода - дымоход закрыт. Расположение шибера можно частично увидеть при открытой дверце в просветах между дымоходом и теплопоглощающей панелью.

> Над верхней дверцей, на передней стенке котла, расположен штуцер 17 для установки через переходной штуцер термодатчика устройства газогорелочного. В штуцер ввёрнута заглушка с прокладкой 18

область применения:

Котёл на твердом топливе отопительный водогрейный стальной универсальный предназначен для теплоснабжения зданий, сооружений и индивидуальных жилых домов, оборудованных системами водяного отопления с естественной или принудительной циркуляцией, с рабочим давлением воды до 0,1 МПа (1,0 кгс/см2) и максимальной температурой воды на выходе из котла до 95оС. Водоподогреватель для горячего водоснабжения подключается к водопроводной сети. Котел работает как на твёрдом топливе (антрацит), так и на природном газе. Для сжигания природного газа котёл оборудуется серийным газогорелочным устройством. В котле возможно также сжигание торфяных брикетов, каменных и бурых углей, качество которых соответствует нормам топлива для коммунально-бытовых нужд, а также дров.
