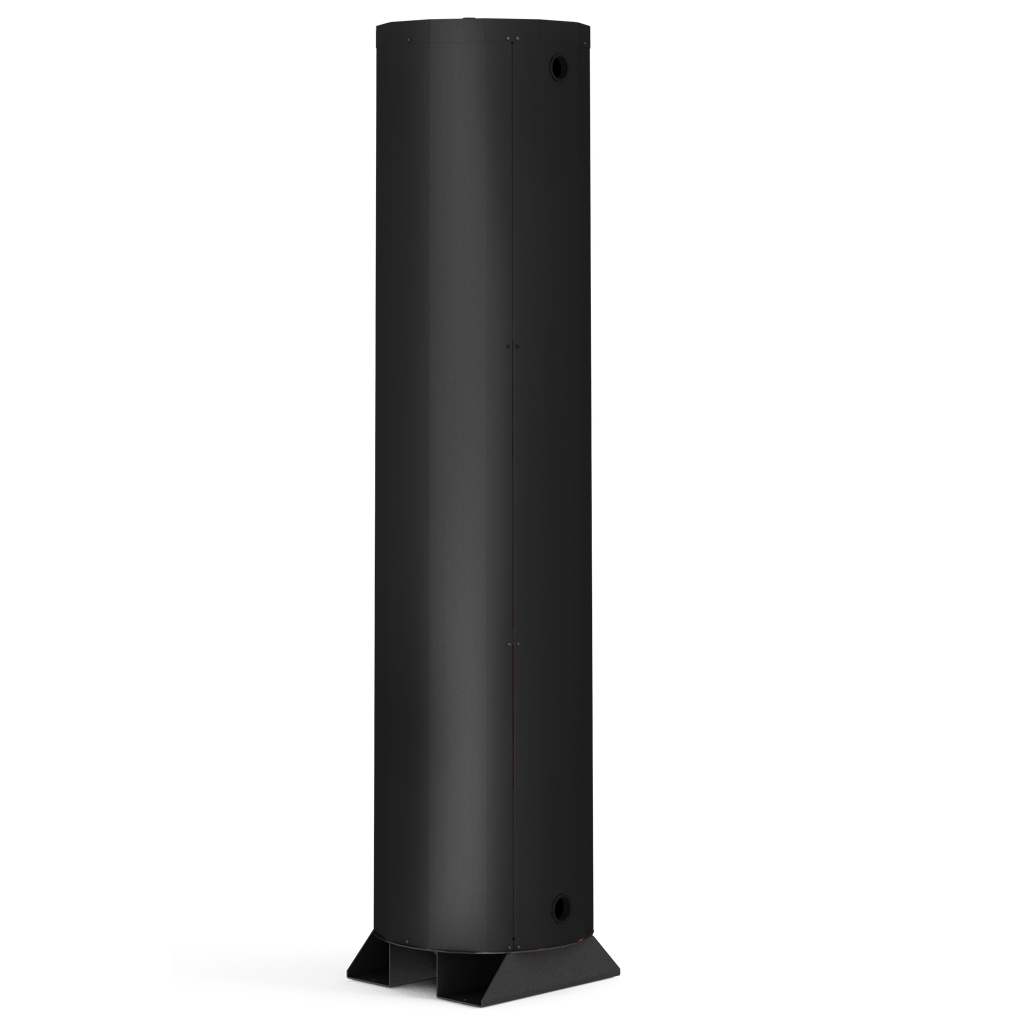

Утепленный емкостный гидравлический разделитель У200 Теплодар



Теплодар

Нет на складе

ID товара: 4529

1 200,00 руб.

Ёмкость: 200 л; Номинальное рабочее давление: 2 бар; Давление группы безопасности: 2,5 бар; Диаметр патрубков подключения к котлу: G1 1/4" (2 шт); Диаметр патрубков подключения к системе: G1'' (4 шт); Подключения группы безопасности: G1/2"; Предназначен для котла мощностью: 10-30 кВт; Габариты (ВхШхГ): 1941 х 430 х 430 мм.

Заказать
  • Самовывоз - в рабочее время
  • Доставка по Минску с 10.00 до 20.00
  • Доставка по РБ в течение 3-х дней
Нашли дешевле?
Модель Теплодар У200
Емкость гидроразделителя: 200 л
Предназначен для котла мощностью: 10-30 кВт
Номинальное рабочее давление: 0,2 МПа (2,0 кг/куб.см.)
Давление группы безопасности: 0,25 МПа (2,5 кг/куб.см.)
Кол-во патрубков подключения группы безопасности G1/2 1 шт.
Кол-во патрубков слива теплоносителя G 1 1/2'' 1 шт
Количество патрубков подключения к котлу G 1 1/4'' 2 шт
Количество патрубков подключения к системе G 1'' 4 шт
Высота гидроразделителя: 1941 мм
Диаметр гидроразделителя: 430 мм
Гарантийный срок 18 месяцев со дня продажи.
Срок службы гидравлического разделителя У200 не менее 10 лет
Производитель: ГК Теплодар (Новосибирск)
Вес 56 кг

Гидроразделитель У200 представляет собой теплоизолированную ёмкость для теплоносителя, внутренний объёмом составляет 200 л. Гидроразделитель устанавливается в системах отопления объектов малоэтажного строительства после отопительного котла и служит для исключения перегрева малообъёмной отопительной системы при пиковой избыточной мощности котла; для поддержания температуры отопительной системы при падении мощности котла. Гидроразделитель будет полезным в случае двухконтурных систем отопления с различным расходом теплоносителя и различным гидравлическим сопротивлением.

Гидравлический разделитель подбирают из расчета 10 литров ёмкости на 1 кВт мощности котла.

Современная система отопления, собранная по лучевой схеме, с коллекторными узлами управления и распределения чаще всего собирается из полимерных труб, а они очень чувствительны к перегреву теплоносителя и не выдерживают гидроударов (при закипании теплоносителя в котле). Поэтому для согласования малообъемной системы отопления и твердотопливного котла необходим узел, балансирующий систему.

Лучше всего эту задачу решает емкостной гидравлический разделитель - специальная емкость определенного объема, через которую циркулирует теплоноситель из котла и теплоноситель из системы отопления.

Емкостной гидравлический разделитель дает возможность согласовывать многоконтурную систему отопления, включающую радиаторы, теплые полы и бойлер для производства горячей воды.

На выходе из котла обязательно устанавливается группа безопасности: автоматический воздушный клапан, термометр и манометр. Гидравлический разделитель также дублируется группой безопасности. Подпитка системы отопления делается на «обратке» или на нижней части гидравлического разделителя.



Рекомендации по установке:

 Монтаж ЕГР должен выполняться специализированными организациями, располагающими техническими средствами, необходимыми для качественного выполнения работ.

 При обвязке ЕГР с котлом трубопроводы монтируются с уклоном собственной циркуляции теплоносителя.

 При монтаже и эксплуатации ЕГР не допускается превышать рабочее давление теплоносителя выше 0,2МПа.

 Для выполнения этого условия необходимо установить группу безопасности на давление срабатывания 2,5 Бар в линию подачи теплоносителя.

 При необходимости испытания системы отопления более высоким давлением следует исключить ЕГР из системы.



Устройство и принцип действия:

ЕГР 200 состоит из герметично сваренных между собой двенадцатигранной обечайки 1, дна 2 и крышки 3.
На вертикальных гранях обечайки установлены штуцеры с наружной резьбой G 1” и G 1 1/4”.
На крышке установлен штуцер с наружной резьбой G 1/2”.
Крышка усилена рёбрами, приваренными вертикально к ней с внутренней части.
На опорах 4 имеются четыре отверстия 5 для крепления к основанию (к полу).



Схема установки и подключения отопительного котла и емкостного гидравлического разделителя В системе отопления.



Отзывы о товаре

    Ваш отзыв будет первым



Производитель: ООО "ПКФ Теплодар" , РФ, г.Новосибирск, ул. Богдана Хмельницкого, 125/1

Сервисный центр: 220034, г.Минск, ул.Марьевская, 7А, помещ.1, офис 12

Гарантия: 36 мес.
