Монтажный комплект для теплого пола R508KY001 Giacomini

Доступное решение для создания «тёплого пола» в санузлах и других небольших, до 20 м², помещениях.

Применяется для организации контура тёплого пола в существующих системах отопления при регулировании по температуре воздуха в помещении.

Представляет собой комплект регулирующей арматуры контура тёплого пола, поставляется с коробкой для установки в стену, и фитингами для подключения трубы тёплого пола размером 16х2мм.

Комплект для теплого пола, включает:

• R508M - короб с крышкой
• R414M - клапан термостатный
• R88IY002 - воздухоотводчик автоматический
• R470X001 - головка термостатическая
•

Технические данные:

• Максимальное рабочее давление клапанов без терморегулятора: PN16
• Максимальная рабочая температура : 110°C
• Рекомендуемая максимальная температура: 55 ° C с системой лучистый теплый пол
• Максимальная рекомендуемая площадь с системой теплый пол: 20 м2

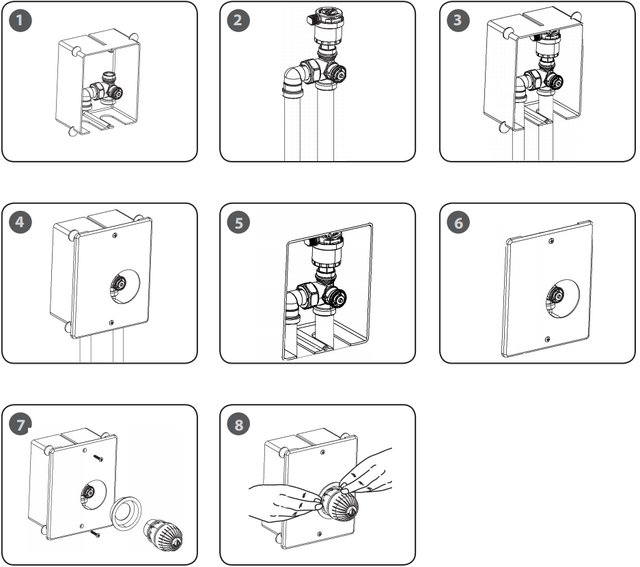

Монтаж комплекта Giacomini R508K:

1. 1. Поместить клапан в шкаф и закрепить отвод
2. 2. Подключить трубопроводы к клапану таким образом,чтобы длина трубы соответствовала предполагаемому месту монтажа шкафа R508M. Установить клапан спуска воздуха R88/1
3. 3. Установить клапан в шкаф, вдавив в зажимы креплений
4. 4. Установить ящик с помощью уровня и закрепить на стене
5. 5. Зафиксировать ящик с использованием цемента
6. 6. После завершения отделки стены (штукатурка, обои или другое покрытие) зафиксировать крышку винтами
7. 7. Для завершения монтажа с терморегулятором R470: зафиксировать крышку винтами, вставить уплотнительную прокладку (тип B), установить терморегулятор R470 таким образом, чтобы индикатор установки положений находился вверху
8. 8. Для того чтобы снять терморегулятор, выполнить следующие действия: вдавить уплотнительную прокладку обеими руками внутрь шкафа; отвинтить винты крышки, снять крышку, снять терморегулятор.

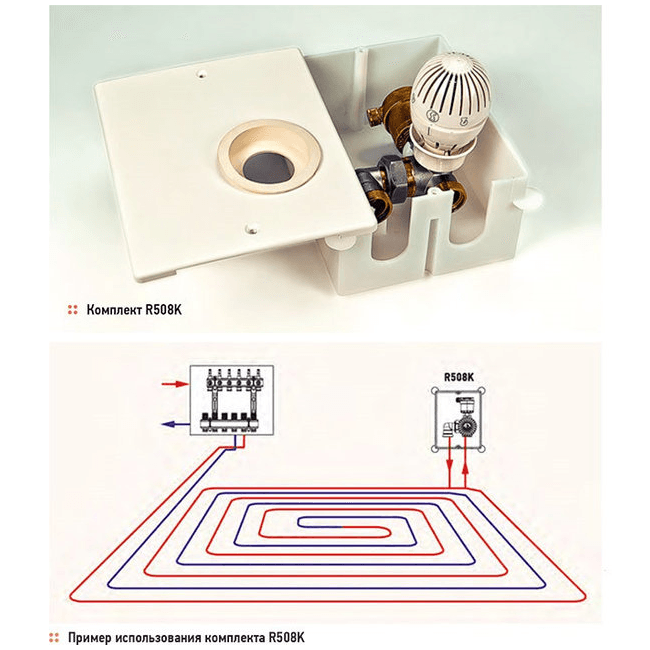

Пример установки:
