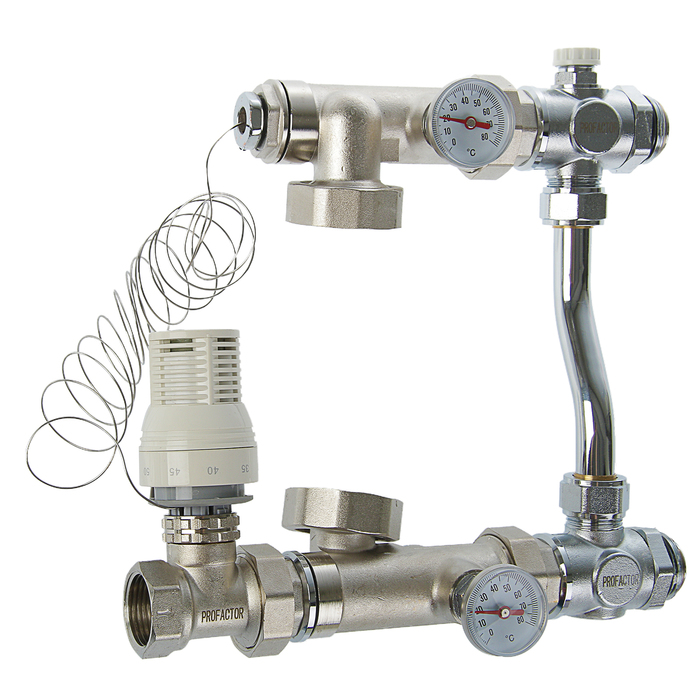

Насосно-смесительный узел для теплого пола в сборе PROFACTOR PF MB 840

Узел насосно-смесительный для теплого пола в сборе 10-20 кВт Profactor

Для монтажа системы автономной циркуляции при обустройстве тёплых полов применяются модули, которые состоят из насосно-смесительного узла Profactor и коллектора для "тёплого" пола в сборе с расходмерами Profactor от 2 до 12 выходов.

Насосно-смесительный узел Profactor PF MB 840 используется для принудительной циркуляции, регулирования и подержки заданного значения температуры воды-теплоносителя в системах отопления.

Коллектор в сборе с расходмерами в данной системе используется для перераспределения потока жидкости-теплоносителя по потребителям. Коллектор + узел позволяет производить регулирование и контроль потока воды-теплоносителя или антифриза-теплоносителя раздельно по каждому контуре циркуляции.

Эффективность сисистемы отопления, теплого пола, обогрева открытых площадок или снеготаяния на базе коллекторной группы с расходмерами Profactor от 2 до 12 выходов с насосно смесительным узлом происходит благодаря многократной циркуляции воды-теплоносителя между "подающим" и "обратным" коллекторами с частичным добором и подмешиванием тепла от высокотемпературного источника горчей воды в "первичном" контуре. Данный принцип позволяет значительно понизить температуру воды-теплоносителя во "вторичных" контурах и съэкономить до 10-20% энергии тепла, а значит и денег.

1 – клапан термостатический 2 – головка термостатическая 3 – датчик погружной 4 – БЕЗ НАСОСА! 5 – патрубок с накидной гайкой 6 – обратный клапан, встроенный в патрубок 7 – термометр 8 – полусгон с накидной гайкой 9 – байпас коллекторный регулируемый проходной

Принцип работы смесительного узла для тёплого пола с термоголовкой с выносным датчиком:

Мощность насоса регулируется 3-мя режимами переключения передач, самая высокая передача - регулятор стрелкой в положении вверх. Термоголовка с выносным датчиком имеет диапазон регулирования температур от 30°C до 70°C, как правило, наиболее подходящая температура отопления от 35°C до 45°C, поэтому на заводе выставляют её как нормальное рабочее состояние. Обычно термостатический клапан закрыт, открывается только тогда, когда в системе температура внезапно увеличивается или система выходит из строя, и при открытом клапане вода будет проходить обратно в котёл. В таком случае убедитесь, что система не повреждена.

Смотрите выше схему установки и обратите внимание на направление потока и возврата.

Размеры:

Диапазон регулирования температуры во вторичном контуре: + 20°С + 60°С

Максимальная тепловая мощность: 20 кВт

Совместим с циркуляционными насосами: IBO OHI 25-60/130; OMNIGENA ОМIS 25-40, 25-60/130; Wilo Star RS 25/4, 25/6-130; Grundfos UPS 25-40, 25-60/130 и т.д.

Технический паспорт на насосно-смесительный узел для коллекторных систем ProFactor PF MB 840
