Насосно-смесительный узел с с клапаном регулировки потока 1" PROFACTOR PF MB 841

Смесительный узел представляет собой готовый комплект арматуры с насосм, предназначенный для создания принудительной циркуляции, регулировки и поддержания заданной температуры в системе водяной теплый пол.

Эффективность системы водяной теплый пол, построенной на базе коллекторной группы и насосно-смесительного узла, обеспечивается принципом многократной циркуляции теплоносителя между подающим и обратным коллектором с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратного контура.

преимущества:

 Насосно-смесительный модуль можно применять с любыми распределительными коллекторными группами, у которых межосевой расстояние между подающим и обратным коллектором 210 мм;

 Компактные габаритные размеры позволяют спокойно размещать её в коллекторном шкафу вместе с коллектором;

 Группы соответствуют международным стандартам и имеют необходимые сертификаты и разрешения для применения.

Насосно-смесительный узел PF MB 841 является узлом последовательного типа смешивания. Плюсом такого типа смешивания является то, что весь расход теплоносителя, проходящего через насос, идет потребителю.

Циркуляционный насос прогоняет теплоноситель через петли теплого пола, забирая его из обратного коллектора и направляя в подающий. Из подающего коллектора теплоноситель поступает в контуры теплого пола, а затем в обратный коллектор. Этот цикл (вторичный контур) повторяется до тех пор, пока вода не остынет. Погружной датчик (3) постоянно контролирует температуру теплоносителя, поступающего в подающий коллектор. При остывании теплоносителя ниже температуры установленной на термостатической головке, термостатический смесительный клапан открывается и происходит подмес горячего теплоносителя, поступающего из котла. В этот же момент избыточный объем теплоносителя сбрасывается из обратного коллектора в котел (первичный контур).

Таким образом, теплоноситель из обратки коллектора подается постоянно, а горячий теплоноситель подается только, когда это необходимо, его подача регулируется термостатическим клапаном. Это позволяет избежать перегрева теплого пола и продлить срок его эксплуатации.

Обратный клапан предотвращает попадание горячего теплоносителя, поступающего из котла в обратный коллектор.

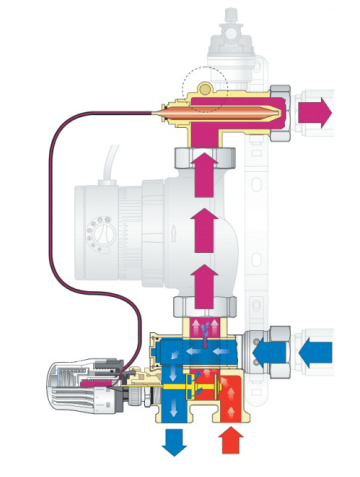

гидравлическая схема:

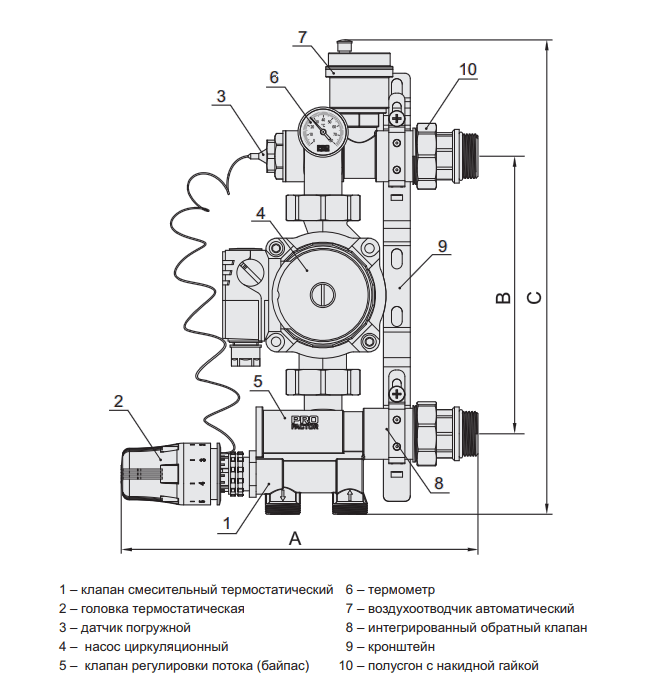

Габариты и конструкция:

Диапазон регулирования температуры во вторичном контуре: + 20°С + 65°С

Максимальная тепловая мощность: 12,5 кВт

Совместим с циркуляционными насосами: IBO OHI 25-60/130; OMNIGENA ОМIS 25-40, 25-60/130; Wilo Star RS 25/4, 25/6-130; Grundfos UPS 25-40, 25-60/130 и т.д.

Технический паспорт на насосно-смесительный узел для коллекторных систем ProFactor PF MB 841
