Смесительный узел для коллектора теплого пола 20-43С, AFRISO 9050100

Смесительный узел 20-43С AFRISO используется для принудительной циркуляции, регулирования и подержки заданного значения температуры воды-теплоносителя в системах отопления.

Эффективность сисистемы отопления, теплого пола, обогрева открытых площадок или снеготаяния на базе коллекторной группы со смесительным узлом происходит благодаря многократной циркуляции воды-теплоносителя между "подающим" и "обратным" коллекторами с частичным добором и подмешиванием тепла от высокотемпературного источника горчей воды в "первичном" контуре. Данный принцип позволяет значительно понизить температуру воды-теплоносителя во "вторичных" контурах и съэкономить до 10-20% энергии тепла, а значит и денег.

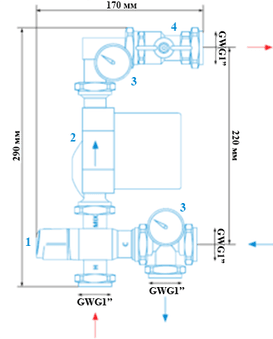

габариты и комплектация:

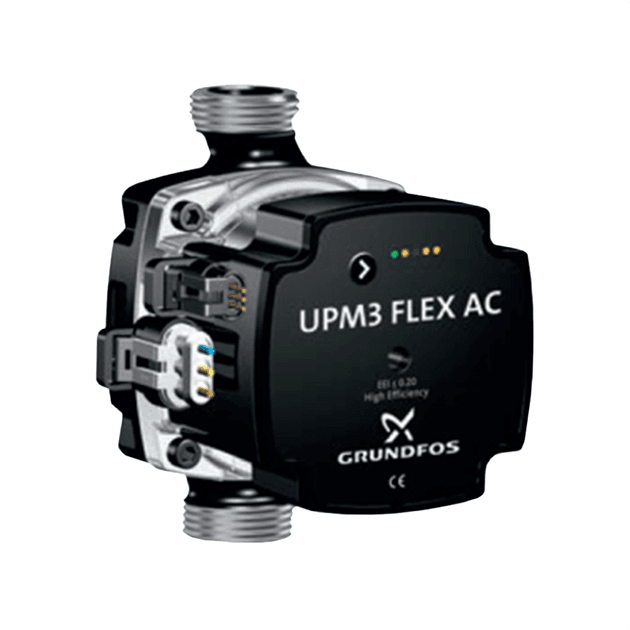

1. термостатический смесительный клапан ATM 561 2. циркуляционный насос Grundfos UPM3 FLEX AS 3. два термометра 4. запорный клапан 5. латунные соединительные элементы

Принцип работы смесительного узла для тёплого пола с термоголовкой с выносным датчиком:

Мощность насоса регулируется 3-мя режимами переключения передач, самая высокая передача - регулятор стрелкой в положении вверх. Термоголовка с выносным датчиком имеет диапазон регулирования температур от 30°C до 70°C, как правило, наиболее подходящая температура отопления от 35°C до 45°C, поэтому на заводе выставляют её как нормальное рабочее состояние. Обычно термостатический клапан закрыт, открывается только тогда, когда в системе температура внезапно увеличивается или система выходит из строя, и при открытом клапане вода будет проходить обратно в котёл. В таком случае убедитесь, что система не повреждена.
