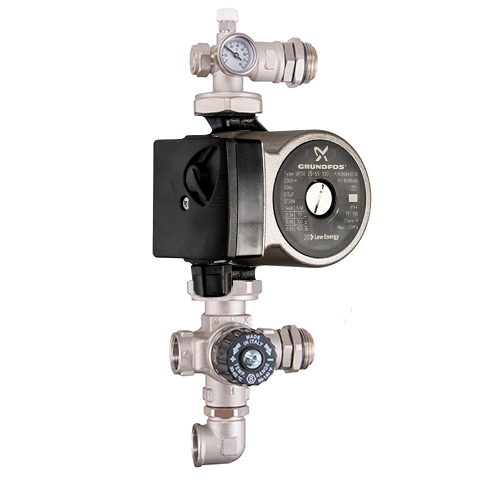

Смесительный узел серии 17B.1 с насосом Grundfos UPSO 25-65

Cмесительная группа для теплого пола серии 17В.1 позволяет устанавливать температуру на входе в распределительные коллекторы. Она обычно устанавливается в отопительных системах, напольном отопление, непосредственно присоединенной к коллектору. Настройка температуры на входе осуществляется через термостатический смесительный клапан, который смешивает теплоноситель, поступающий из котла, с той, которая поступает из обратной линии системы. Изделие состоит из насоса, четырехходового термостатического смесительного клапана, фитинга с температурным датчиком и ручного воздухоотводчика, регулируемого угольника, подходящего для  горизонтальных / вертикальных труб, фитингов с резиновым уплотнением для соединения коллектора.

Группа предназначена для нагревательной нагрузки до 15кВт. Она подходит для прямого подключения к распределительным коллекторам с присоединительным размером по центру 210-212мм и поставляется полностью собранной. В стандартном исполнении она поставляется для присоединения к коллектору слева через плоское уплотнение G1 . Универсальная конструкция уплотнения обеспечивает простую и быструю перестановку на правую сторону коллектора, если это необходимо. Установка этой группы не требует наличия дополнительного кронштейна.

Примечание:  Если первичный контур, обслуживающий подогрев пола, не оснащен автоматическим байпасным клапаном, рекомендуется, чтобы установленный опциональный байпасный комплект непосредственно на смесительную группу.
