ID товара: 1825
142,73
руб.
Тип: электронный программируемый; Управление: электронное; Количество зон управления: 1; Степень пылевлагозащиты: IP20; Допустимая температура окружающей среды: от +5°С до +40°С; Максимальный ток нагрузки: 16 А; Длина кабеля датчика: 2 м; Габариты: 86x86x35 мм; Цвет: белый
Тип | программируемый |
Пределы регулирования температуры | от +5 °С до +35 °C |
Датчик температуры пола (TST02) | NTC 6,8 кОм, терморезистор |
Длина установочного провода датчика | 2м |
Допустимая температура окружающей среды | от +5 °С до +40 °C |
Максимальный ток нагрузки | 16А (3,5 кВт) |
Потребляемая мощность | 450 мВт |
Допустимая отн. влажность воздуха | 80 % |
Степень защиты | IP20 |
Масса | 150 г |
Габариты | 86×86×35 мм |
Гарантия | 2 года |

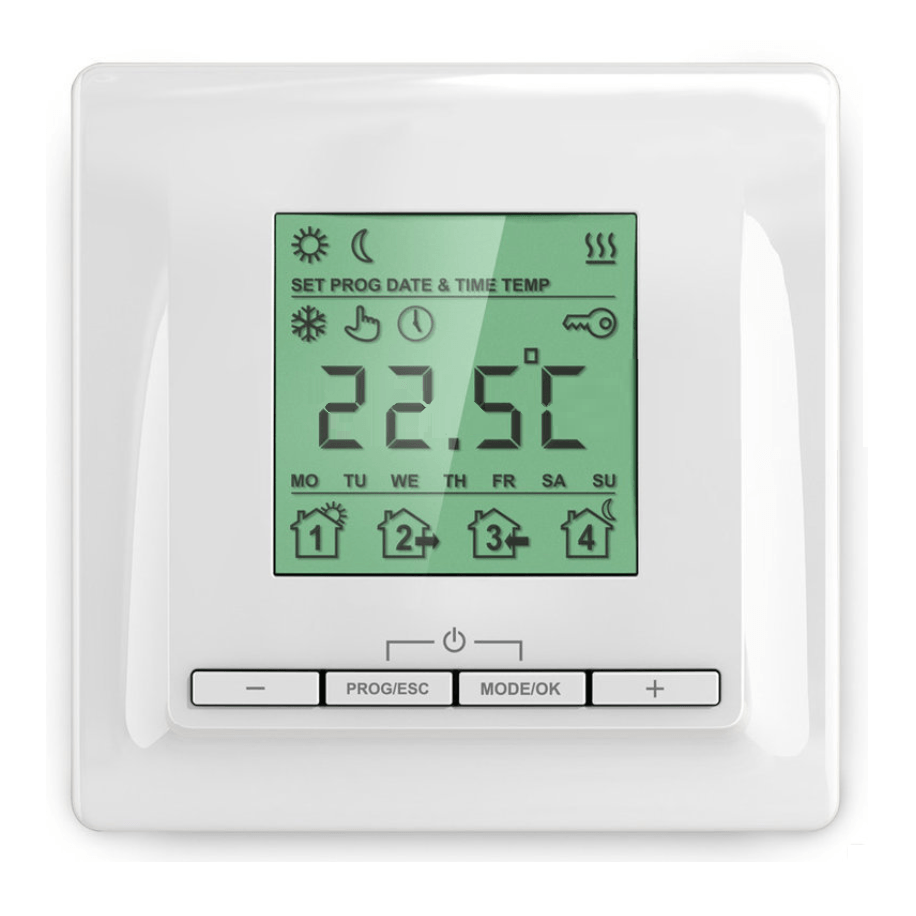

ТР 520 – Интеллектуальный комфорт
Терморегулятор ТР 520 эффективно управляет теплыми полами, поддерживая комфортную температуры именно тогда, когда это необходимо.
Особенности и преимущества:
Терморегулятор программируемый.Это значит, что он будет включать систему заранее, что бы к заданному вами времени необходимая температура была достигнута.
Снабжен графическим дисплеем со встроенной подсветкой.Контрастные и хорошо читаемые цифры и пиктограммы интуитивно понятны для пользователя.
Экономия электроэнергии и удобный интерфейс управления. Для воплощения этой идеи в приборе запрограммированы четыре события – «утренний подъем», «рабочий день», «возвращение вечером» и «время сна». Пользователь имеет возможность задать для каждого из событий уровень поддерживаемой температуры теплого пола (комфортный подогрев и экономия), а также временной интервал переключения между ними. Терморегулятор запоминает данные установки для каждого дня недели отдельно и включает подогрев в нужное время.
Реализован режим постоянного поддержания заданной температуры, и режим «антизамерзания», который, в случае длительного отсутствия людей дома, обеспечит в помещении минимальную положительную температуру.
Для семей с маленькими детьми будет полезна функция блокировки, которая легко устанавливается и снимается взрослыми.
Корпуса новых моделей терморегуляторов выполнены из высококачественного глянцевого пластика в виде моноблока без отдельно устанавливаемого обрамления. Благодаря минимальному количеству деталей установка приборов значительно упрощена.
Современный дизайн и компактная конструкция новых терморегуляторов позволяют гармонично вписать их в любой интерьер.
В комплектацию входит:
Терморегулятор ТР 520
Датчик температуры
Паспорт и инструкция по монтажу
Монтаж и подключение терморегулятора ТР 520:
Для монтажа вам потребуются:
1. Гофрированная пластиковая трубка диаметром не менее 16 мм (длина зависит от места установки терморегулятора)
2. Стандартная пластиковая монтажная коробка
3. Шлицевая отвертка
4. Индикатор фазы сетевого напряжения
ВНИМАНИЕ! Обязательно обесточьте проводку перед подключением терморегулятора или его отключением, а так же для проверки или замены.
Электрические соединения и подключение прибора к сети должен выполнять квалифицированный электрик.
Монтаж датчика температуры пола:
Поместите датчик температуры в гофрированную пластиковую трубку. Закройте торец трубки герметичной заглушкой. Она предотвратит попадание внутрь плиточного клея или цементного раствора стяжки. |
Уложите гофрированную трубку с датчиком внутри между витками греющего кабеля, на равном удалении от них.
Другой конец трубки с установочным проводом датчика температуры внутри уложите в подготовленную в полу канавку (штробу) и подведите к месту установки терморегулятора.
Излишки трубки и установочного провода можно обрезать.
ВНИМАНИЕ! Монтаж датчика температуры пола производится на этапе установки нагревательного мата или секции.
Монтаж терморегулятора
Установите монтажную коробку или распаечную (если используется).
Подведите к ней провода питания, установочные провода нагревательного мата или секции и установочный провод датчика температуры пола.
Подайте напряжение на провод подвода питания. Индикатором определите фазовый и нулевой провода и отметьте их.
Все провода подключаются к клеммным контактам прибора с винтовым креплением.
Датчик температуры подключается к клеммам 1 и 2, (полярность при этом не имеет значения). Напряжение питания (переменное 220 В) подается на клеммы 5 и 6, причем фаза (определяемая индикатором) – на клемму 6, а нуль – на клемму 5.
Выводы нагревательной секции или мата подключаются к терморегулятору следующим образом: 1) белый, либо коричневый провод подключается к клемме 3; 2) голубой (светло-синий) провод подключается к клемме 4; 3) вывод экранирующей оплетки (желто-зеленый провод) – согласно схеме:
Если у Вас 2-х проводная электрическая сеть (без проводника заземления), экран нагревательной секции подключается к нейтральному проводнику (N) сети питания, на клемму 5
Если у Вас 3-х проводная электрическая сеть (с отдельным проводником заземления), проводник заземления и экран нагревательной секции или мата соединяются между собой при помощи внешнего клеммного контакта под винт (входит в комплект поставки)
Установка терморегулятора
Разберите терморегулятор, сняв лицевую крышку.
1. Тонкой шлицевой отверткой аккуратно поочередно надавите на защелки, расположенные снизу лицевой крышки терморегулятора, при этом потянув ее на себя. | |
2. Снимите крышку |
Соберите терморегулятор, аккуратно установив лицевую крышку терморегулятора до срабатывания обеих защелок. Следите за тем, чтобы она плотно прилегла к задней крышке прибора, установленной на стене.
Установите заднюю крышку терморегулятора в распаечную коробку и зафиксируйте двумя винтами, расположенными по горизонтальной оси.

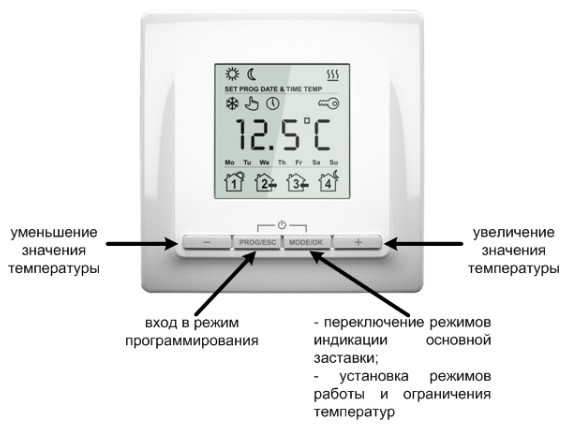

Управление:
Видеобзор:
Ваш отзыв будет первым
Производитель: ООО «Специальные системы и технологии», Россия, г. Мытищи, Московская область, Проектируемый проезд 5274, стр.7
Сервисный центр: г.Минск,ул. Карастоянова, д.32, пом. 10', тел: +375 (17)335-02-16
Гарантия: 24 мес.
