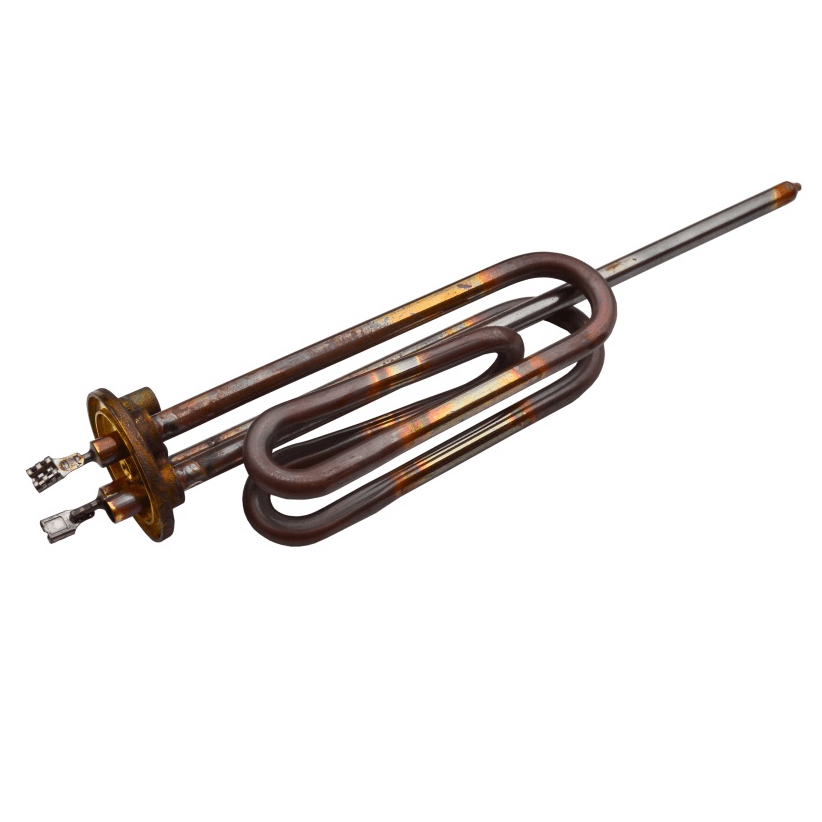

ТЭН 3,0 кВт под овальный фланец медный изогнутый тип RCA (длинные контакты)

Загнутый медный ТЭН Ø48мм 2500W длиной L=260 мм;

Медная полая трубка Ø8х0,5 L=275 мм для стержневого термостата;

Резьбовое крепление М5 для анода;

Латунный круглый прижимной фланец (основание) диаметром 48 мм;

Удлиненная контактная часть "фастон-мама" высотой 30 мм без пластиковой защиты. Производство Термоват (Thermowatt) Италия.

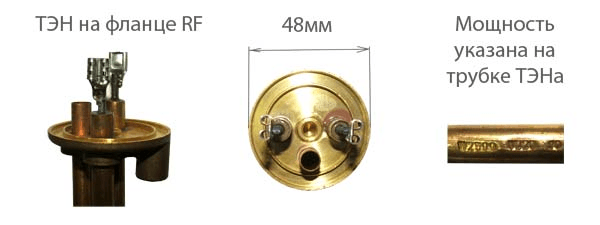

Диаметр фланца RCA - 48мм. ТЭНы на фланце RCA изготавливаются из латунного сплава. На фланце предусмотрено крепление под анод, а также контактные клеммы для присоединения термостата.

ТЭНы на фланце RCA могут крепиться к баку водонагревателя с помощью круглых или овальных фланцев. Для закрепления ТЭНа на фланце предусмотрено отверстие с резьбой под винт.

Крепление:

ТЭН крепиться к корпусу водонагревателя через овальный фланец и через прокладку (см.нижне)

РИС. №5:  F - фланце овальный металлический с прокладкой; D - гайка крепежная; S - планка крепежная;

Взаимозаменяемость:

Подходит для  различных моделей водонагревателей. Может быть установлен в качестве аналога тэна 1200 W, 1500 W, 2000 W, 2500 W. При установке разница будет только во времени нагрева воды. Чем выше мощность ТЭНа тем больше время нагрева воды. Кол-во потребляемой эл.энергии в зависимости от мощности ТЭНа не меняется.

Конструкция и габаритные размеры:
