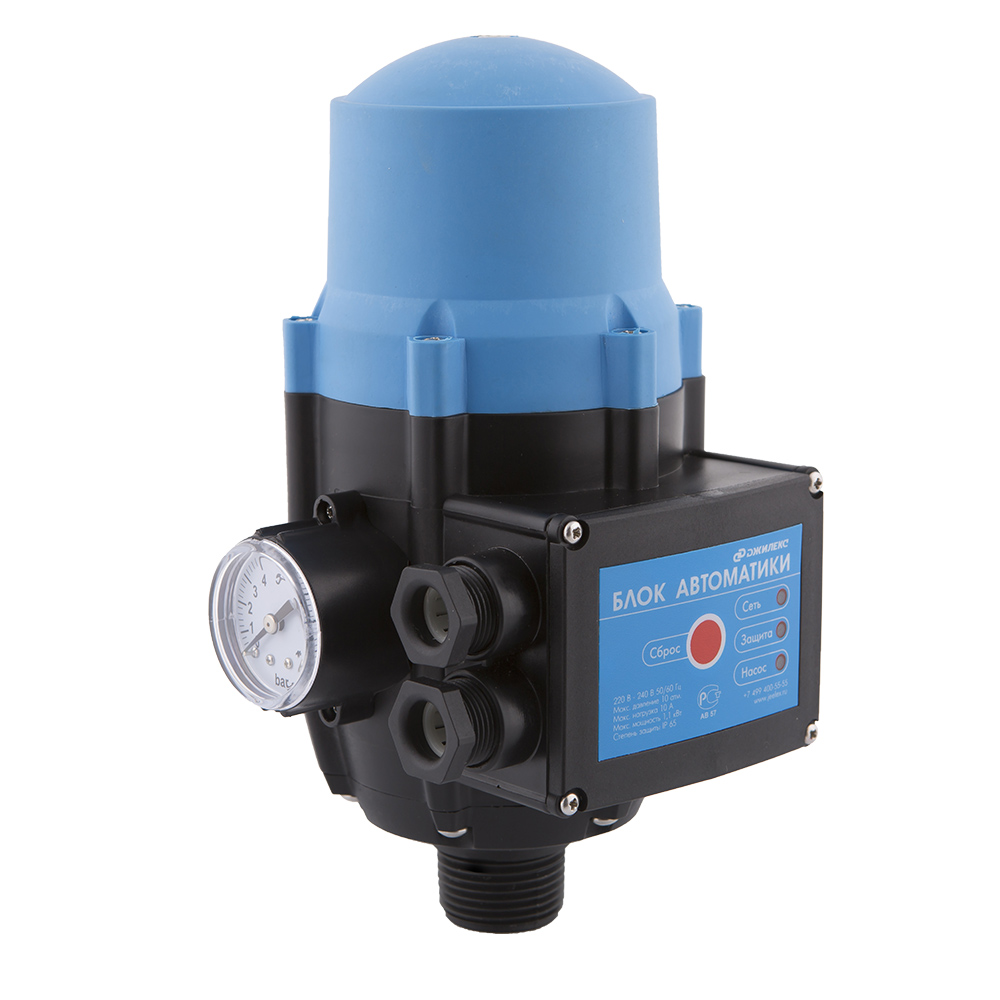

Блок автоматики 9001 ДЖИЛЕКС

Блок автоматики Джилекс предназначен для автоматизации работы электронасоса, защищает его от работы без воды (сухого хода). Обеспечивает запуск при понижении давления (открытие кранов) или остановку при отсутствии водного потока в системе водоснабжения (закрытие кранов).

Блок автоматики (автоматическое устройство) позволяет автоматизировать работу электронасоса, запускать его при снижении давления (при открытии крана) и останавливать при остановке водного потока в системе водоснабжения (при закрытии крана). Кроме того, блок автоматики обеспечивает защиту насоса от работы его без воды ("сухого хода").

Блок автоматики предназначен для перекачки чистой воды, не содержащей твердых частиц. При наличии твердых частиц необходима установка фильтра на входе в блок автоматики. Наличие манометра обеспечивает визуальный контроль давления в системе водоснабжения.

Принцип действия:

Блок автоматики запускает электронасос в течение 20-25 секунд, после подсоединения к питающей сети. Последующие запуски электронасоса происходят при достижении стартового давления, под воздействием открытия крана. В отличие от систем с реле давлением-баком, условие остановки электронасоса не диктуется достижением определенного давления в системе, а определяется понижением потока до минимальных значений. Как только блок автоматики определяет данное условие, он производит остановку электронасоса с задержкой в интервале 7+15 секунд, логика хронометрирования направлена на сокращение частоты срабатывания электронасоса в условиях низкого потока.

Блок автоматики может использоваться совместно с реле давления.

Монтаж:

1. Манометр может быть вмонтирован на одной из двух сторон блока автоматики, при помощи кольцевого уплотнения и двух крепежных винтов. Выбрав удобное расположение манометра, с противоположной стороны заглушите отверстие при помощи винта без использования какого-либо уплотнения. Установите блок автоматики строго в вертикальном положении в любой точке, расположенной между подачей насоса и первой точкой водоразбора (кран) таким образом, чтобы входное отверстие (наружная резьба 1") соединялось с направлением выхода потока воды из насоса, а боковое выходное отверстие (наружная резьба 1") соответствовало направлению потока в трубопроводе. Удостовериться в полной герметичности гидравлических соединений. В случае использования электронасоса с максимальным давлением свыше 10 бар необходимо установить редуктор давления на входе в блок автоматики.

2.Для электрического подсоединения придерживайтесь схемы, приведенной на кожухе монтажной платы. При использовании блока автоматики с трехфазным или однофазным электронасосами у которых коммутируемый ток свыше 10 А используйте электромагнитный пускатель. Необходимо использовать электрокабель с термической стойкостью не ниже 99° С.

3. Стартовое давление срабатывания настроено на 1,5 атм., что является оптимальным значением для большинства случаев использования. Это значение может быть изменено с помощью регулировочного винта, расположенного на верхней части блока автоматики с маркировкой «+» и «-».

Запуск блока автоматики:

ВНИМАНИЕ! В случае, если уровень заливаемой воды ниже уровня на котором установлен насос, следует в обязательном порядке использовать донный обратный клапан на всасывающей трубе.

1. Перед запуском в действие полностью заполнить водой всасывающую трубу и электронасос и запустить последний, тем самым дав питание блоку автоматики «СЕТЬ». После остановки электронасоса открыть кран, расположенный в самой верхней точке.

2. Установка правильная, если электронасос работает непрерывно, и на выходе из крана регулярный поток воды. В случае отсутствия потока воды, можно продлить работу электронасоса держа нажатой кнопку «СБРОС», в течение промежутка, превышающего время хронометража блока автоматики. Если же и в этом случае поток отсутствует, следует отключить питание электронасоса, и повторить процедуру, начиная с п. 1.

Защита от сухого кода:

Красный индикатор «ЗАЩИТА» загорается с выключением электронасоса, сигнализируя об опасности сухого хода. После того как удостоверитесь, что всасывающая магистраль заполнена водой, запустите электронасос нажав кнопку «СБРОС».

ВНИМАНИЕ!

Обратный клапан, расположенный между электронасосом и блоком автоматики, а также после блока автоматики может быть причиной некорректной работы самого блока автоматики.

Регулировка стартового давления должна проводиться компетентным персоналом с соблюдением всех норм безопасности. Данная операция направлена на изменение стартового давления включения электронасоса.

Давление отключения блока автоматики не регулируется, и соответствует максимальному давлению создаваемого электронасосом.
