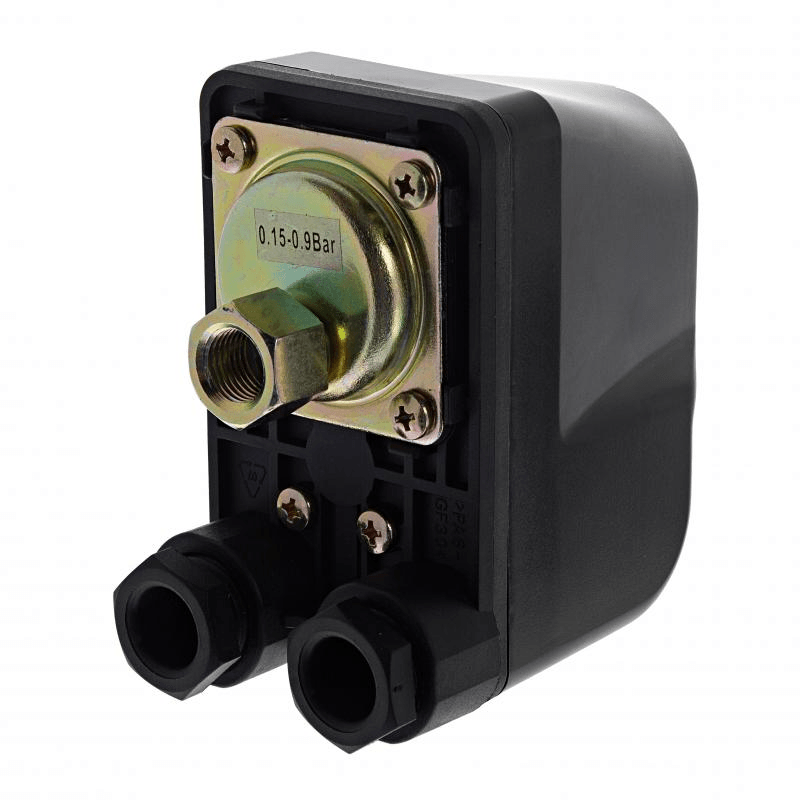

Датчик сухого хода LP/3, UNIPUMP

Датчик «сухого хода» LP/3 UNIPUMP применяется в автономных системах автоматического водоснабжения для автоматического выключения поверхностных, скважинных насосов, станций автоматического водоснабжения при отсутствии воды в системе.

Он работает по принципу 2-хконтурного реле, управляющего соединением/разъединением контактов электроцепи включения/выключения электродвигателя водяного насоса в зависимости от давления воды на диафрагму датчика.

Принцип работы:

Датчики сухого хода работают во взаимодействии со всей системой водоснабжения и защищают любые типы насосов в режиме «сухого хода», то есть когда в них нет воды или давление воды в магистрали падает ниже установленного давления. Эта мера защиты «спасает» дорогостоящие водные агрегаты от их поломки в условиях, когда вода отсутствует и нет охлаждения насоса.

Датчик «сухого хода» LP/3 UNIPUMP работает по принципу 2-хконтурного реле, управляющего соединением/разъединением контактов электроцепи включения/выключения электродвигателя водяного насоса в зависимости от давления воды на диафрагму датчика.

При установке датчика «сухого хода» в систему необходимо соединить контакты реле с помощью специальной кнопки на корпусе устройства. Контакты сомкнуты все время, пока насос нагнетает давление воды. При уменьшении давления ниже 0.4-0.05 бар, что устанавливается на заводе изготовления, контакты под действием эластичной мембраны разомкнутся, что приведет к остановке насоса. Тем самым двигатель насоса не будет под напряжением, что сохранит его от поломки.

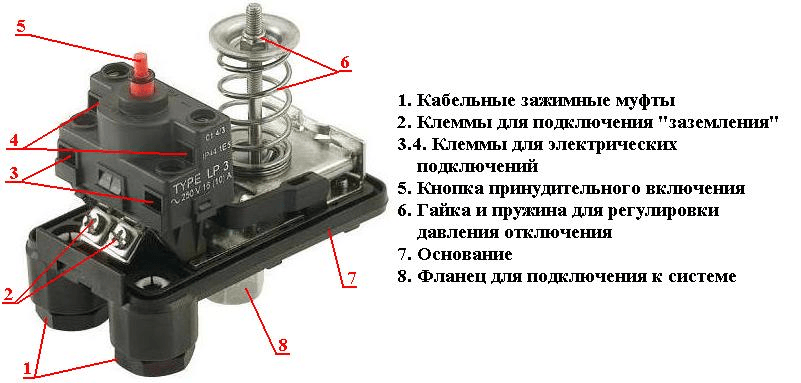

По конструктивному решению датчик «сухого хода» LP/3 UNIPUMP аналогичен реле давления этой же компании и может быть отрегулирован по показаниям давления при помощи 2-х контрящих винтов на оси пружины внутри корпуса приспособления.

Датчик следует устанавливать на одной магистрали вместе с реле давления, насосом с гидроаккумулятором и краном раздачи.
