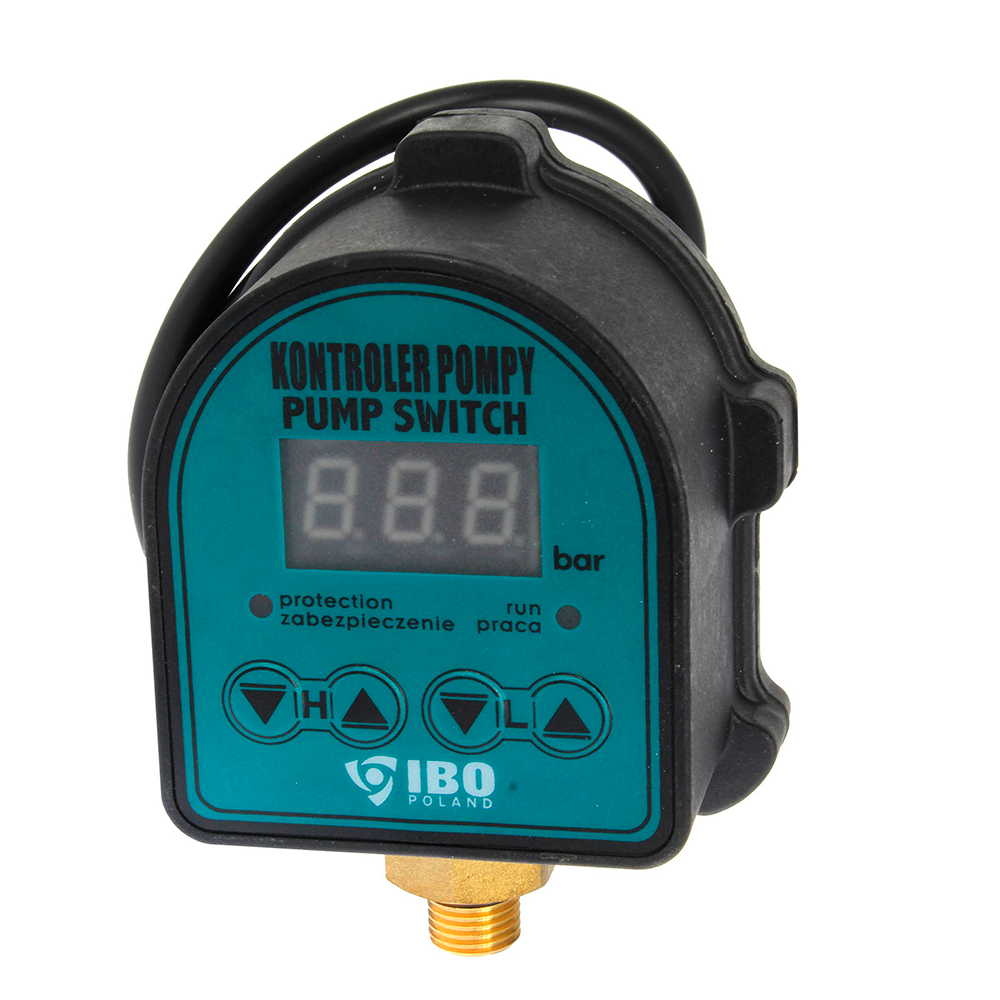

Электронный блок управления DIG-IBO 1

Если насос не имеет обратного клапана, требуется обязательно установить обратный клапан перед блоком управления. В ином случае блок управления будет работать некорректно, что может привести к выходу из строя самого блока или непосредственно насоса.

При открытии крана, если насос попеременно включается / выключается, требуется установить более высокое значение H.

Если насос продолжает работать, несмотря на закрытие крана, требуется понизить значение требуется понизить значение H.

Если насос не включается, установите более высокое значение L.

Настройка параметров:

Используйте кнопки (стрелки), чтобы установить предел, стрелка вверх - к увеличению, стрелка вниз  для уменьшения, после установки значений, блок их запомнит автоматически и перейдет в режим работы.

Установка давления отключения - H

• Установить относительно высокое значение Н, например, H5,5
• Закрыть все краны и проверить значение на дисплее, например. 4.5
• Открыть верхний кран, включить насос, насос забирает воду плавно, проверить значение на дисплее, например 3,5.
• Это означает, что фактическое значение должно быть 3,5-4,5, Н обычно устанавливается на значение 0,3 или 0,4 ниже последнего значения. В данном случае получается Н - 4.1.
• Максимальное рабочее давление насоса, как правило, (макс. напор / 10), если насос имеет макс. напор 32м, подъемное значение Н должно быть около - 2,6.

Настройка реле давления - L

• Давление от L 1.2 или 1.5 должно быть адекватным в большинстве случаев, если насос запускается при открытии крана, без изменений.
• Если насос не запускается при открытии крана, увеличьте значение L для запуска насоса.
• Когда кран закрыт, насос остановится, проверьте константу отображения на дисплее например - 2.2, а затем откройте кран и проверьте отображаемое значение перед началом работы насоса, например 1.2, затем установите L - 1,2 - 2,2, например, 1,5

Установка:

• Обязательно установите обратный клапан перед блоком при его отсутствии.
• При использовании самовсасывающего центробежного насоса клапан должен быть установлена на выходе из насоса.
• Обратите внимание, если источник воды выше уровня всасывающего патрубка насоса требуется установить значение давления L, менее чем 2 бара, с тем чтобы предотвратить частое включение / выключение насоса, который влияет на его срок службы.

Описание функций:

Для того, чтобы избежать частого включения и выключения насоса можно установить задержку выключения насоса. Для того, чтобы установить задержку требуется одновременно нажать две клавиши №1 и №2 и удерживать в течение трех секунд, на дисплее отображается «N03» (номер указывает на то, что задержка составляет три секунды), используя вышеупомянутую кнопки можно изменить время. Если никакие операции не выполняются в течение 3 секунд, установка автоматически сохраняется и устройство переходит в эксплуатацию.

Защита от сухого хода:

Защита от сухого хода включена по умолчанию, если есть конкретная причина и вы не хотите оставить эту функцию включенной, требуется одновременно нажать кнопки № 2 и № 4 и удерживать в течение 3 секунд, на дисплее появится код «FO» (функция выключения) или FI ( функция включена по умолчанию), если никакие операции не выполняются в течение 3 секунд, блок сохранит настройки и перейдет в режим эксплуатации.
