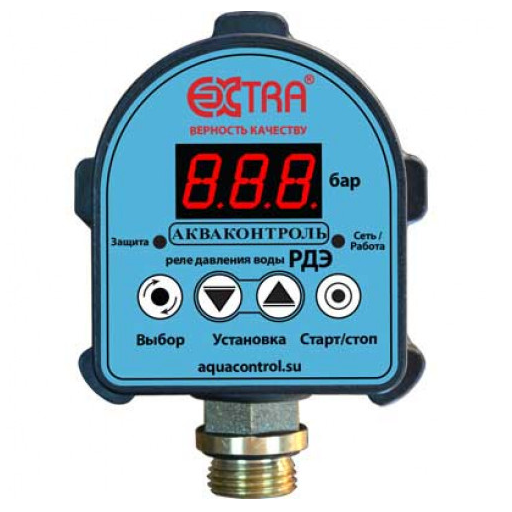

РДЭ / Контроллер управления насосом G1/2'', реле давления воды электронное с защитой от сухого хода (Стандартный), Экстра



new

На складе

ID товара: 14798

106,00 руб.

Многофункциональный контроллер.

Модель: РДЭ; Тип устройства: автоматика и комплектующие; Напряжение: ~110 - 265В 50/60 Гц; Управление: электронное; Макс. рабочее давление: до 10 атм; Диаметр присоединения: 1/2"

Заказать

  • Самовывоз - в рабочее время
  • Доставка по Минску с 10.00 до 20.00
  • Доставка по РБ в течении 3-х дней
Нашли дешевле?

Описание

Акваконтроль РДС (реле давления воды для насоса стрелочное) - удобный прибор, функционально заменяющий стандартное электромеханическое реле давления и манометр. Пороговые значения включения и выключения насоса визуально устанавливаются с помощью регулировочных винтов и разноцветных стрелочных указателей (маркеров), что дает возможность легко зафиксировать пороги включения и выключения насоса, а встроенный манометр позволяет контролировать текущее давление в системе водоснабжения. Реле снабжено встроенной функцией защиты насоса от сухого хода.

Реле также оснащено вилкой для подключения к сети и розеткой для подключения насоса (иными словами, не имеет клеммных соединений).

  • Встроенный манометр.
  • Функция защиты от "Сухого хода", режим защиты насоса при низком давлении в системе.
  • Автоматический перезапуск насоса (через фиксированные промежутки для проверки наличия воды в источнике) после срабатывания защиты от сухого хода.



Назначение реле и основные функции:

Бесперебойное функционирование бытового насоса обеспечивает электрического типа реле давления Акваконтроль EXTRA. Данное насосное оборудование устанавливают в системах полива и водоснабжения. Реле эффективно защищает устройство от работы на «сухом ходу», когда в системе отсутствует вода. Реле предотвратит поломки, которые вызваны перепадами напряжения в электрической сети. Модель представляет собой – новинку из сегмента реле EXTRA Акваконтроль. Изделие представляет собой современное цифровое устройство. Реле предназначено для работы совместно с гидроаккумулятором или при его отсутствии.



Особенности использования реле:

  • Изделие функционирует в широком диапазоне температур от 0 до +50 градусов. При этом следует учитывать, что критическая температурная отметка в месте монтажа устройства - +35 градусов. Оптимальная влажность для работы реле – до 80% при температуре 25 градусов.



    Монтаж и первое включение реле давления:

    Как только вы выбрали подходящий участок для монтажа реле, необходимо удалить из трубопровода воду. Патрубок устройства подсоединяется к фитингу водопровода. Если нужно использовать реле вместе с насосом, который имеет мощность более 1,5 кВт, электронасос подсоединяется исключительно через магнитный пускатель или твердотельное реле. Перед местом монтажа устройства рекомендовано установить фильтр грубой очистки воды. Он продлит срок службы изделия.

    После монтажа реле проверяется наличие воды в источнике забора. Если вы планируете применять реле EXTRA Акваконтроль вместе с поверхностными насосами, дополнительно необходимо ознакомиться с инструкцией по использованию перед началом запуска системы. Перед тем, как включить реле, его выдерживают один час при температуре среды в участке установке. По истечению времени насос включается в розетку, а вилка реле – в электрическую сеть. При значении давления до 1,4 бар, насосное оборудование осуществляет перекачивание воды. Параметры контроля давления реле составляют от 0 до 10 бар.



    Режимы защиты насоса:

    В случае снижения давления воды в системе ниже критической отметки, автоматически сработает защита от «сухого хода». В результате насос отключится. Встроенные на корпусе реле светодиоды будут визуально оповещать пользователя об остановке насоса – мигающие сигналы зеленого и красного цвета. Спустя минуту насос снова включится. Если воды в месте забора по-прежнему не будет, насос отличается, и запускается цикл проверок – 7 отключений с постепенным увеличение пауз между запусками насосного оборудования. Если цикл пройдет, а вода не появится в системе, будет гореть красный индикатор. Чтобы включить реле, нужно осуществить перезапуск устройства – клавиша «Старт/стоп» на корпусе.

    Дополнительно реле контролирует прорывы и утечки в системе. Если насосное оборудование включилось, но давление не возрастает до нижней отметки 0,5-4,0 бар (заводской настройкой предусмотрено значение 1,4 бар) за отрезок времени, указанный в инструкции производителя, автоматически запускается защита от прорыва трубопровода водоснабжения. Если при включении насоса, давление в системе не достигнет верхней отметки от 0,8 до 9,9 бар (производитель установил параметр 2,8 бар), за определенное время, запустится режим защиты от утечек, реле выключит насосное оборудование.



    Работы в режиме «Полив»:

    Отдельного внимания заслуживает работа реле в режиме «Полив». Такая функция, предусмотренная производителем, позволяет долгое время проводить полив без отключений насоса. В режиме «Полив» не будет срабатывать автоматическая защита от прорыва трубопровода или утечки воды.



    Схемы монтажа:

Отзывы о товаре

    Ваш отзыв будет первым



Модель РДЭ
Управление электронное
Напряжение ~110 - 265В 50/60 Гц
Максимально допустимое давление 10 бар
Установка давления по диапазону c шагом 0.01 МПа
Максимальная нагрузка 1,5 кВт
Номинальный ток нагрузки 6,9 А
Максимальная температура воды +95°C
Диаметр присоединения 1/2"
Степень защиты IP65, УХЛ4
Питающий кабель да
Защита от сухого хода да
Автоматический перезапуск для проверки наличия воды да
Время автоматической проверки наличия воды после откл. о сух. ходу 30,1,60,1,90
Защита нагрузки по току нагрузки нет
Режим работы по датчикам уровня нет
Защита системы от разрыва трубопровода (когла давление недостигает установленного нижнего порога) да
Защита от утечки (когда давление не достигает верхнего порога) да
Установка количества и интервала автоматического перезапуска насоса после защиты по сухому ходу) нет
Защита от работы насоса на закрытый кран нет
Индикация неисправности гидроаккумулятора нет
Вес 0.605 кг
Габаритные размеры (ДхШхВ) 140 x 120 x 120 мм

Производитель: "EXTRA", Россия, г. Москва, ул. Клинская, д. 8. стр 1. офис 308

Сервисный центр: г. Минск, ул. Солтыса 8, 8(029)3198488

Гарантия: 24 мес.
