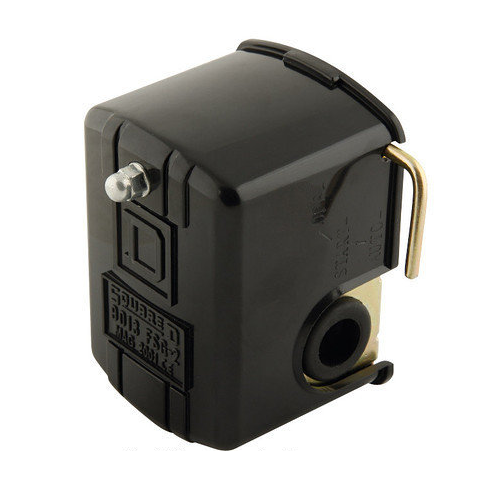

Реле давления + защита сухого хода PC-2A PM5 (мама), APC

Реле давления с защитой от сухого(холостого) хода является одним из основных компонентов для работы автоматических систем водоснабжения. Предназначена для включения и выключения насоса, работающего под давлением в системах подачи воды. Рабочее давление 1,4-2,8 bar (заводская настройка), максимальное давление - 5 атм. Возможная настройка минимального включения насоса 1-2,5 bar.

Принцип работы заключается в том, что при открывании крана и/или любого другого действия связанного с потреблением воды из системы давление в ней падает до нижнего предела настройки реле, после чего реле давления включает насос.

После закрытия крана и/или прекращения разбора воды из системы давление воды в системе растет до верхнего предела настройки реле. Реле давления отключает насос.

Устройство реле давления:

Принцип действия реле давления:

Реле давления PC-2A применяется в автоматических системах водоснабжения. Рабочей средой систем, в которых используется реле давления PC-2A, должна являться вода.

Устройство PC-2A представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды.

Принцип его действия следующий:
 при небольшом (менее 1 атм. или предварительно настроенной величины) давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на то или иное устройство (например, насос), которым реле управляет;
 при превышении давления в системе определенной (предварительно настроенной) величины его контакты размыкаются, разрывая таким образом цепь питания управляемого реле устройства.

После подключения и предварительной настройки реле давления работает в автоматическом режиме.

Реле давления PC-2A имеет защиту от «сухого хода», которая срабатывает (отключает насос) при критически низком или полном отсутствии давления воды в системе.

После монтажа реле давления в систему, необходимо произвести настройку реле по давлению в нужном диапазоне или оставить заводские установки. Настроенное реле давления работает в автоматическом режиме.

Монтаж реле давления:

С помощью гайки подключения к насосу, подключите реле к магистрали водоснабжения или к насосу (переходнику насоса).
Подключение электрических проводов от сети питания производится к клеммам L1 и L2. Провода от насоса подключаются к клеммам M1 и M2.

Регулировка реле давления:

Перед началом регулировки, снимите пластиковую крышку корпуса.
Регулировка нижнего предела давления осуществляется гайкой (1), фиксирующей положение пружины. Для того, чтобы увеличить значение уровня нижнего предела давления необходимо закручивать гайку по часовой стрелке. Для того, чтобы уменьшить значение нижнего предела уровня давления – нужно отвернуть гайку против часовой стрелки, тем самым, ослабив пружину.
Гайка (2) предназначена для регулировки дельты (разницы) между нижним и верхним пределами давления.
Пример: если вам необходимо поднять давление отключения насоса до 3,5 атм., оставив давление включения прежним (1,4 атм.), поступайте следующим образом.
Вращением гайки 1 по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включение насоса. Далее, вращением гайки 2 по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1, 4 атм.
