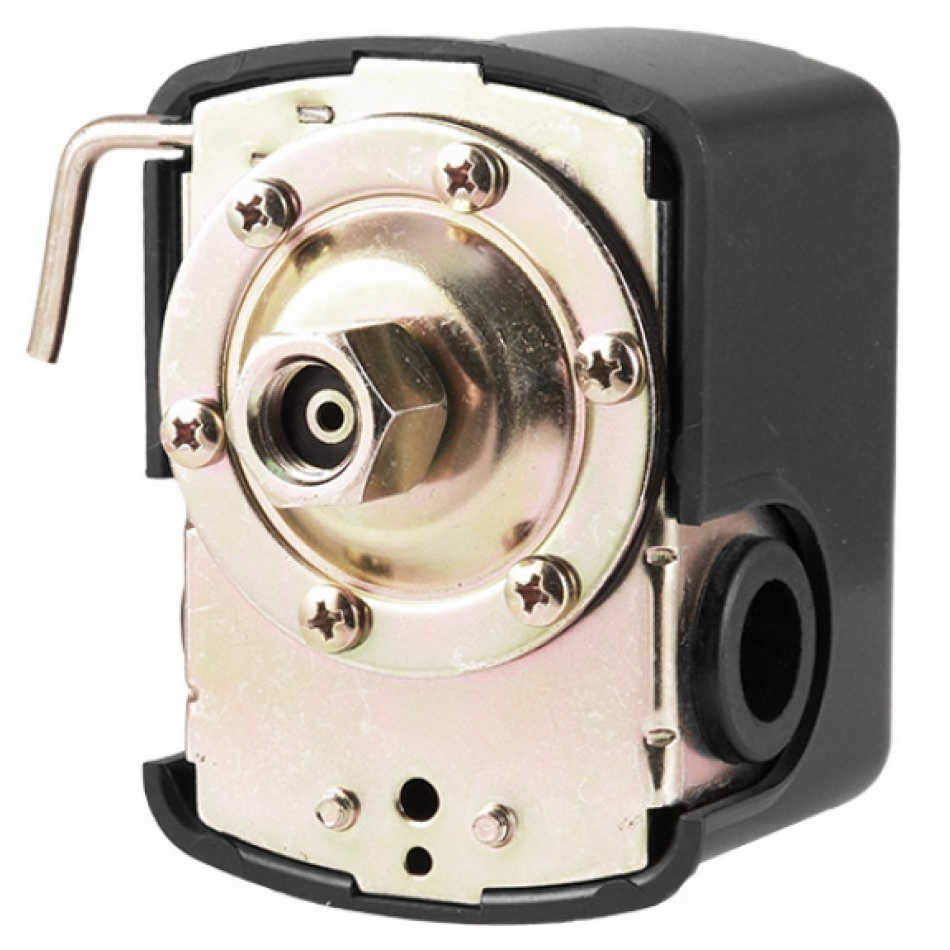

Реле давления + защита сухого хода XPS-2-AUTO, JEMIX

Реле давления Jemix XPS-2-AUTO предназначено для автоматического включения и отключения насоса.

Принцип работы заключается в том, что при открывании крана и/или любого другого действия связанного с потреблением воды из системы давление в ней падает до нижнего предела настройки реле, после чего реле давления включает насос.

После закрытия крана и/или прекращения разбора воды из системы давление воды в системе растет до верхнего предела настройки реле. Реле давления отключает насос.

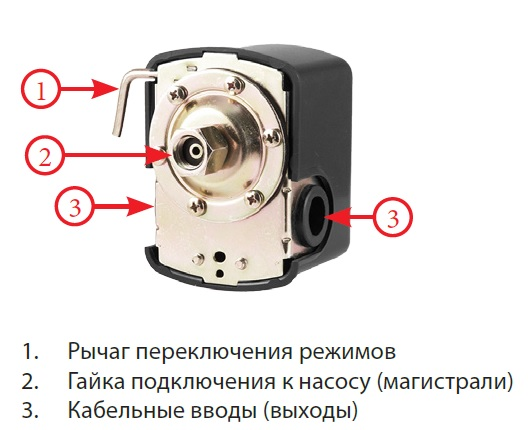

Устройство реле давления Jemix XPS-2-AUTO:

Принцип действия реле давления Jemix XPS-2-AUTO:

Реле давления Jemix XPS-2-AUTO представляет собой 2-х контактное реле замыкания и размыкания электрических цепей, срабатывающее по давлению воды.

Реле давления Jemix XPS-2-AUTO имеет 3 режима:
1. AUTO - основной режим работы,
2. START - режим первоначального запуска,
3. OFF - режим принудительного отключения.

Реле давления XPS-2-AUTO имеет защиту от «сухого хода», которая срабатывает (отключает насос) при критически низком или полном отсутствии давления воды в системе.

Принцип работы - при малом давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на насос (насос работает), после повышения давления в системе сверх установленного значения контакты реле размыкаются, цепь разрывается (насос не работает).

После монтажа реле давления в систему, необходимо произвести настройку реле по давлению в нужном диапазоне или оставить заводские установки. Настроенное реле давления работает в автоматическом режиме.

Монтаж реле давления Jemix XPS-2-AUTO:

С помощью гайки подключения к насосу, подключите реле к магистрали водоснабжения или к насосу (переходнику насоса).

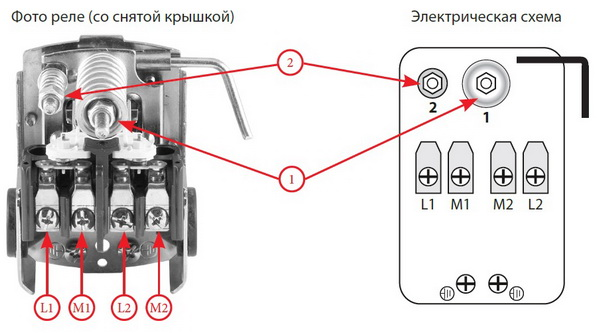

Подключение электрических проводов от сети питания производится к клеммам L1 и L2. Провода от насоса подключаются к клеммам M1 и M2.

Регулировка реле давления Jemix XPS-2-AUTO:

Перед началом регулировки, снимите пластиковую крышку корпуса.
Регулировка нижнего предела давления осуществляется гайкой (1), фиксирующей положение пружины. Для того, чтобы увеличить значение уровня нижнего предела давления необходимо закручивать гайку по часовой стрелке. Для того, чтобы уменьшить значение нижнего предела уровня давления – нужно отвернуть гайку против часовой стрелки, тем самым, ослабив пружину.
Гайка (2) предназначена для регулировки дельты (разницы) между нижним и верхним пределами давления.
Пример: если вам необходимо поднять давление отключения насоса до 3,5 атм., оставив давление включения прежним (1,4 атм.), поступайте следующим образом.
Вращением гайки 1 по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включение насоса. Далее, вращением гайки 2 по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1, 4 атм.
