Зачем нужен расширительный бак

 Строение расширительного бака.

Для начала немного о строении расширительного бака.

Представляет он из себя металлическую герметично закрытую емкость. Различного объема, исполнения. Как правило округлой или овальной формы. Внутри этой емкости находится резиновая мембрана обычно изготавливаемая из резины марки EPDM. Существуют также различия по цветам. Для системы отопления это как правило красный бак. Для системы водоснабжения-синий бак. Но это не принципиально важно и такое разделение не у всех производителей.

Обычно в верхней части мембраны накачивается насосом воздух под давлением. Нижняя часть бака подключается к обратке системы отопления недалеко от котла или к системе водоснабжения, если бак для воды. Со стороны «воздуха» находится золотник , как на автомобиле, через который можно мерить давление воздуха и докачивать при необходимости обычным автомобильным насосом.

         Зачем нужен расширительный бак на системе отопления?

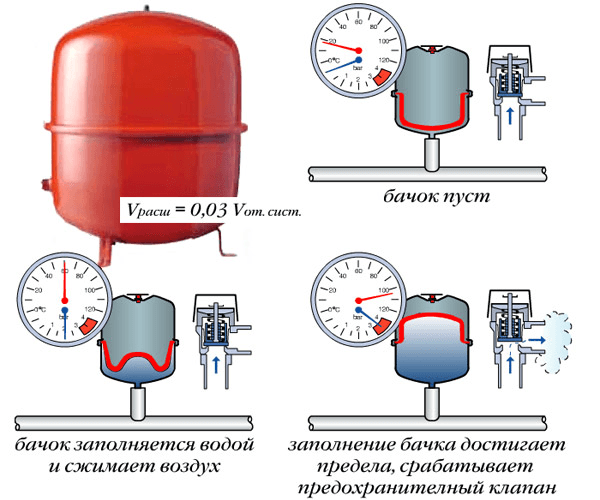

Вода при нагревании имеет свойство расширятся. Это «лишнее» давление воды будет только вредить всей системе, приводя к срабатыванию аварийного сбросного клапана, в некоторых случаях на котлах будет срабатывать аварийная защита. В общем для всей системы это очень плохо. После остывания же воды даже на 10 градусов давление может измениться на 2-3 атм. Чтобы избежать этого устанавливается расширительный бак. Это позволяет выровнять давление. При нагревании излишек воды будет уходить в бак, сжимая воздух над мембраной. При охлаждении напротив, воздух будет выталкивать недостающую воду в систему отопления.

ВНИМАНИЕ! Не пытайтесь сбросить воздух из расширительного бака, пытаясь увидеть воду! Изучите систему, предназначение и строение расширительного бака.

         Каков должен быть объем расширительного бака?

Рассчитать его не сложно.

Нужно знать ориентировочный объем воды во всей системе. Объем бака будет составлять 10%.

К примеру, если у Вас система объемом 100 литров, то бака достаточно 10 литров. Не страшно, если бак будет большего объема, но крайне вредно, если меньшего. Современные настенные котлы мощностью 24 кВт уже оснащены баком емкостью 6 литров и нет необходимости в установке дополнительного бака, если ваша система ориентировочно 60 литров (или меньше). При расчете не забывайте также посчитать объем труб теплого пола, радиаторов, и самого котла.

         Как заполнить воздухом расширительный бак?

Во первых, необходимо отключить бак от системы отопления, слить из него воду. Далее подключить насос к золотку и начать накачивать воздух. Накачиваемое давление должно соответствовать давлению в вашей системе. Давление в системе зависит от расстояния самой системы, высоты. Если у вас двух этажный дом, то вполне будет достаточно давление 1,5-2 bar. В бак вы можете накачать чуть больше минимального давления. В нашем случае 1,6-1,7  bar. Очень просто увидеть, что что-то сделано неправильно. При работе системы давление довольно сильно прыгает. В этом случае не спешите накачивать еще воздух. Попробуйте для начала немного сбросить.

         Как работает расширительный бак?

На случай продолжающегося повышения давления и, как следствие, растущего объема теплоносителя, предусмотрен предохранительный клапан, который и срабатывает в данной ситуации, сбрасывая воду. Полезный объем бака должен быть как минимум равен объему температурного расширения теплоносителя, при этом необходимо уравнять статическое давление столба теплоносителя в системе и предварительное давление в газовой части бака. Данные меры по подбору давления газовой смеси дают возможность мембране находиться в равновесии при включенной, но не заполненной отопительной системе.

Установка бачка закрытого типа может производиться в любой точке системы, но обычно он устанавливается рядом с котлом, поскольку нужно, по возможности, обеспечивать минимальную температуру жидкости в точке установки расширительного бачка. А как нам уже известно, лучшая точка установки циркуляционного насоса - сразу за расширительным бачком. В этой точке условия для работы насоса (как и в целом для отопительной системы) являются наиболее благоприятными. Однако такая схема отопительной системы имеет две проблемы: удаление воздуха и повышенное давление в котле. Конструкция систем с открытым расширительным баком предусматривает удаление воздуха противотоком через расширитель (в системе с естественной циркуляцией) либо попутно (системы с насосной циркуляцией).

В системе с закрытым баком подобного нет, она является полностью замкнутой и воздух не имеет выхода наружу. Воздушные пробки удаляются через установленный в верхней точке трубопровода автоматический прибор - спускник воздуха, снабженный поплавком и запорным клапаном. С увеличением давления выше определенного, клапан срабатывает и происходит стравливание воздуха в атмосферу. Альтернативой является установка на каждый радиатор отопления крана Маевского: детали, установка которой на служит для удаления воздушных пробок непосредственно из радиатора. Иногда краны Маевского входят в комплект радиаторов, но обычно предлагаются отдельно.

         Зачем нужен расширительный бак на системе водоснабжения?

Если у Вы пользуетесь не городским водопроводом, а у Вас есть свой насос, качающий воду из скважины. В этом случае необходимо наличие расширительного бака. Он компенсирует давление воды и позволяет насосу включаться реже и на более длительное время, что позволит ему прослужить дольше. При включении насос заполняет систему, накачивая расширительный бак.
