Виды воздуховодов для вентиляции

Для постоянного притока свежего воздуха в зданиях монтируются вентиляционные каналы. Особую важность такие системы имеют на производственных объектах, где вентиляция обеспечивает надлежащий температурный режим, устраняет пылеобразование, улучшает условия труда персонала.

Обустройство вентсистем осуществляется путем сборки и монтажа воздуховодов, выбор которых с одной стороны несложный благодаря широкой номенклатуре подобных изделий. Но отличия в форме, материалах изготовления, способах соединения и технических параметрах требует взвешенного подбора комплектующих. На этих критериях основывается классификация видов воздуховодов, о которой подробнее можно узнать далее.

Каким требованиям должна соответствовать вентиляционная система?

Сеть воздуховодов не зря сравнивают с кровеносными сосудами, проводя параллель не только по структуре, но и по важности подобных коммуникаций. Поэтому воздушные рукава или воздуховоды, решая особые задачи, должны соответствовать следующим требованиям:

• Подходить функциональным особенностям помещений, где запланирован монтаж коммуникаций.
• Обладать абсолютной герметичностью, которая должна сохраняться на протяжении всего срока эксплуатации. Это исключит смешивание потоков свежего и отработанного воздуха.
• Не нарушать установленные нормативы по показателям аэродинамического шума.
• Иметь заданную техническим проектом пропускную способность.
• Не нарушать теплоизоляцию зданий.

Учитывая эти аспекты в ходе проектирования воздушных коммуникаций подбираются соответствующие виды вентиляционных труб-каналов:

По сечению

Чаще всего используются вентиляционные трубы круглой формы, реже – квадратного, прямоугольного или эллиптического сечения.

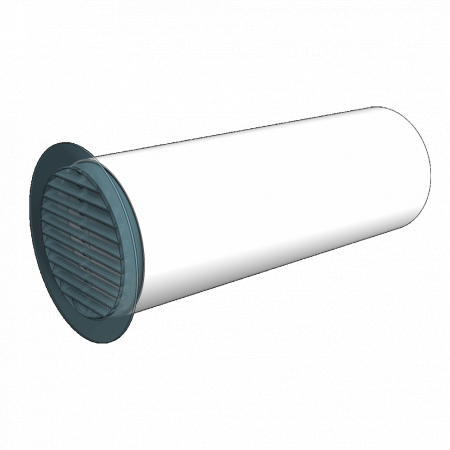

• Круглые венттрубы популярны в силу множества причин. Такие типы воздуховодов отличаются расширенным диапазоном диаметров – от 100 до 2000 мм. Отсутствие внутренних углов снижает уровень аэродинамических шумов и обеспечивает повышенную пропускную способность. Также подобные коммуникации проще устанавливать, используя различные методики крепления.

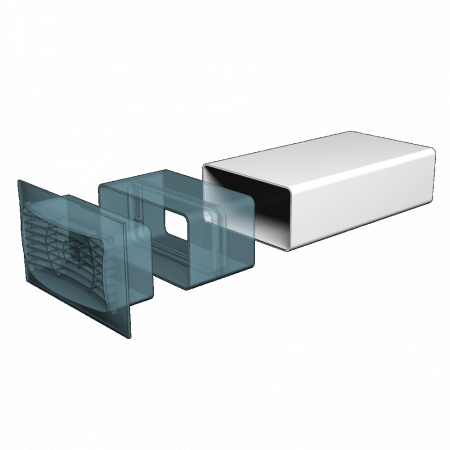

• Прямоугольные (квадратные) воздуховоды могут иметь габариты в диапазоне 100х110 – 2500х3500 мм с шагом в 5 см. Эта форма позволяет размещать коммуникации верхних углах помещений, занимая меньше места под монтаж системы. Нередко угловатое сечение облегчает вписывание вентиляции в общий интерьер. Но такая форма из-за широкой плоскости сверху становится местом накопления пыли, а из-за наличия внутренних углов характеризуется меньшей пропускной способностью. При данном исполнении также возрастает риск образование внутренних засоров.

По материалу изготовления

Ранее такие коммуникации изготавливались только в металле. Этот материал обеспечивал герметичность, негорючесть вентканалов. Металлические воздуховоды характеризуются механической прочностью и при монтаже сами выступают в роли каркасной опоры. Наряду с этим отмечаются и недостатки металла:

• Подвержен коррозии, которая быстро образуется не только снаружи коммуникаций, но и внутри из-за перепадов температур и выпадения конденсата. В результате чего даже оцинкованная сталь со временем теряет свою стойкость. И если снаружи трубы можно обработать защитными составами и покрасить, то внутри такие восстановительные мероприятия невозможно провести. Надежнее использовать каналы из нержавеющей стали или алюминия. Последний металл более распространен в производстве венткоробов из-за непритязательности к уходу.
• Сложная обработка металла в ходе установки требует использования металлорежущих инструментов и сварочного оборудования.
• Повышенная жесткость снижает скорость укладки, при сложном рельефе приводит к использованию большого количества соединительных элементов.

Пластиковые вентиляционные трубы избавлены от подобных недостатков. При этом изделия из полимеров обладают уникальными достоинствами:

• Изготавливаются они из разных полимеров, популярностью пользуется соответствующая продукция из поливинилхлорида (ПВХ), полиэтилена низкого давления (ПНД). Воздушные трубы из пластика характеризуются исключительно гладкими стенками, как снаружи изделий, так и внутри. Даже через годы эксплуатации на поверхности не появляется шероховатость, в отличие от металлических аналогов.
• Пластик не требует защитной обработки от коррозии, т. к. он невосприимчив к воздействию повышенной влажности.
• Изначально вентиляционным коммуникациям придается декоративное исполнение, чаще всего в белом цвете, нейтральном для любого интерьера. Поэтому после сборки система не требует дополнительной отделки либо облицовки.
• Гладкость наружных стенок снижает, а в круглом сечении – исключает накопление пыли на воздуховодах. Ряд производителей подобной продукции вводят в сырьевой состав антисептические компоненты, что снижает регулярность очистки до крайне редких моментов.
• Монтаж пластиковых вентканалов проще, чем металлических. Нарезка может проводиться любым острым инструментом, для соединения применяется дополнительная арматура, не требующая сварочного оборудования.
• Герметичность не ослабевает у пластика в течение долгого времени. У таких коммуникаций отсутствуют швы, которые могут прохудиться, что исключит перемешивание отработанных газов со свежим воздухом.

У пластиковых вентсистем есть только два недостатка – механическая прочность и стойкость к окружающей среде. Подобный материал нельзя подвергать ударам, а также надо обезопасить от солнечных лучей и контакта с высокими температурами, смазочными материалами.

По жесткости

• В металле воздушные коробка всегда жесткие. Такое исполнение облегчает монтаж без риска повредить прокладываемые коммуникации. Но повышенная жесткость увеличивает массу воздуховодов.
• Гибкие вентканалы изготавливаются из пластика и весят меньше. Часто они имеют форму спирально-навивных труб, которые можно подвергать установленному радиусу изгиба при прохождении незначительно выступающих элементов рельефа по линии прохождения коммуникаций.

Способы соединения воздуховодов

При монтаже воздушных каналов применяют различные способы соединения участков – фланцы, монтажные шины, сварка, через сеть ниппелей.

1. 1) Фланцевые соединения размещаются на окончании воздушных труб посредством отбортовки, точечной пайки либо сварки, а также используя заклёпки. Между собой фланцы стыкуются болтовыми крепежами. Чтобы повысить герметичность стыка по диаметру примыкания прокладываются резиновые уплотнители.
2. 2) Монтажная или еврошина представляет собой изделие из металла L-образного сечения и подходит для воздушных коммуникаций прямоугольной формы. При установке сочетается с монтажным уголком. Такой элемент предназначен для повышения прочности коммуникаций.
3. 3) Сварное соединение осуществляется на воздуховодах из стали. Из-за необходимости высотной прокладки подобных систем этот способ отличается повышенными затратами по времени, ресурсам и усилию. Также в помещении нужно соблюдать требования по вентиляции и дымоудалению.
4. 4) Ниппельное соединение подходит для сборки пластиковых воздуховодов и базируется на использовании специальных муфт, которые стыкуются с собираемыми коммуникациями. Эти элементы изготавливаются также из пластика идентичных характеристик – по цвету, обработке, техническим параметрам. Ниппельные соединители не требуют использования сварки, болтового крепежа, заклепок. Прочность и герметичность стыковки обеспечивается уплотняющей лентой по диаметру стыка с трубами.

Подобные соединительные элементы могут иметь следующие формы:

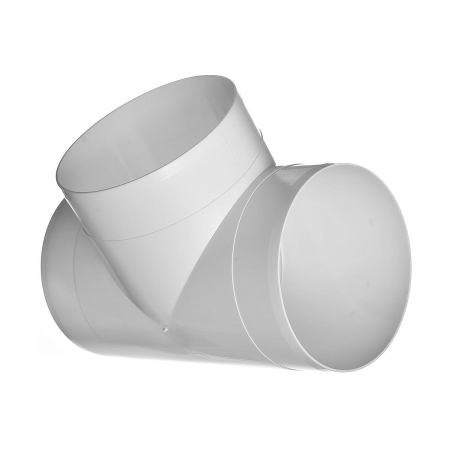

Тройники

Выступают в роли разветвителей вентиляции, когда в общий канал врезаются периферийные. Тройники могут иметь разный диаметр, причем его значение может отличаться на каждом крае тройника для соответствия сечению подсоединяемой линии.

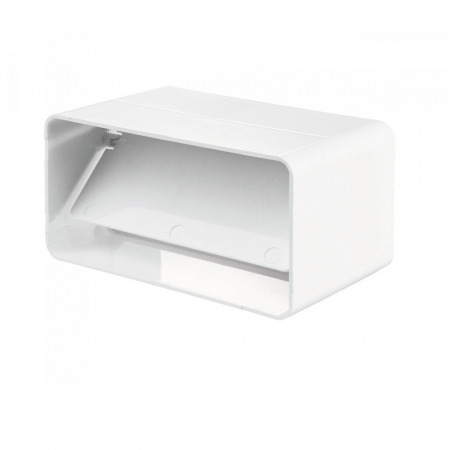

Соединители

Для наращивания длины вентиляционных каналов применяются соединительные крепления, благодаря которым два отрезка трубы превращаются в единое целое. В дополнение к герметичности стыка соединители становятся дополнительным усилением в виде ребер жесткости.

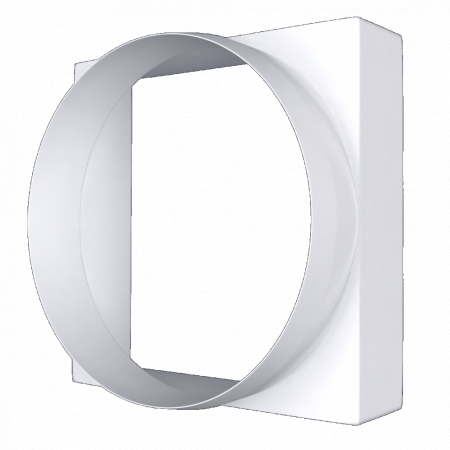

Редукторы

Выполняют ту же функцию, что и тройники, выступая в роли врезки в общий вентиляционный канал. Только их задача – обеспечить надежность подсоединения труб разного сечения, отличающихся к тому же диаметром. К примеру, главная магистраль может иметь прямоугольную (квадратную) форму, а подводящий воздуховод выполнен в круглом сечении.

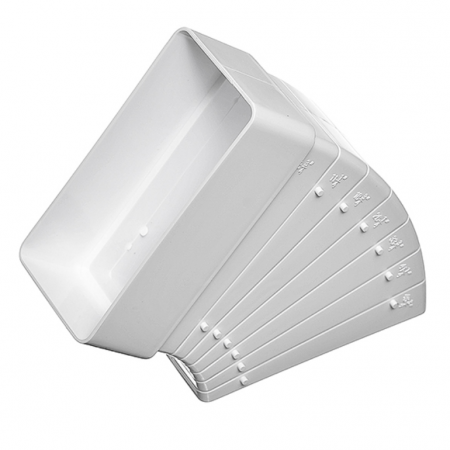

Отводы вентиляционные (колена)

По форме эти соединители имеют угловое исполнение, что позволяет изменить траекторию укладки воздушных коммуникаций. С помощью колен обходят выступающие на стенах элементы, а также регулируют направление движения воздуха внутри вентиляции.

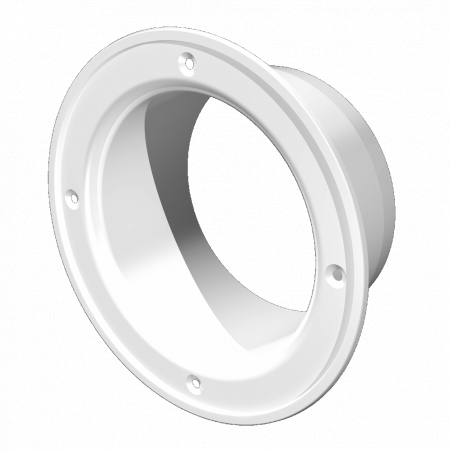

Фланцы

Во многом эти соединители имитируют ниппели, используя для герметизации резиновые уплотнители. Наличие с другой стороны соединительного элемента дополнительного крепление резьбовыми болтами позволяет подключать вентсистему к пневматическому оборудованию (насосам, кондиционерам и т. п.). Это облегчить плотность примыкание (путем стяжки) и усиливает общую прочность конструкции. В итоге коммуникации способны выдерживать определенные вибрационные нагрузки либо механическое давление.

Основные ошибки при монтаже воздуховодов

• Даже при обустройстве домашней вентиляции нужно первоначально разработать проект будущих коммуникаций с учетом характеристик стройматериалов стен, допустимых мест крепления, расчета пропускной способности системы. Это гарантирует эффективность работы воздуховодов.
• Профессиональная установка каналов, коробов считается таковой, если на линии возникает как можно меньше изгибов. Повороты усложняет прохождение потока воздуха, способствуют накоплению грязи внутри труб.
• При выборе места прохождения вентканалов важно учесть особенности тепловой конвекции. Например, вытяжные отверстия воздуховодов, закрываемые решетками, нельзя опускать ниже 15 см от потолка, иначе нарушиться естественная циркуляция.
• Прокладку труб нужно вести с уменьшением диаметра, значение которого становится меньше, чем больше расстояние от рекуператора, вентиляционной или кондиционерной установки. Также у вторичных каналов диаметр всегда меньше, чем у основной магистрали.
• Необходимо продумать расположение точек оттока-притока, чтобы между ними образовалось оптимальное расстояние.

Учет этих аспектов гарантирует достаточный объем поступающего свежего воздуха и оперативное удаление отработанных газов; создание адаптированной вентиляции под требования помещения и работающего в нем персонала; снижение до минимума нежелательных энергопотерь из-за нерационально расположенных гравитационных вытяжек.

Обращаем внимание!

Прокладка вентиляционных каналов может вестись открыто либо с монтажом внутри опорных конструкций.

1. 1) Внешние вентканалы закрепляются по стенам, благодаря чему составляются более гибкие схемы прокладки. Такой подход облегчает также обслуживание коммуникаций. А в будущем сеть можно дорабатывать, видоизменять либо модернизировать. Но при таком монтаже, особенно в неотапливаемых помещениях нужно озаботиться теплоизоляцией открытых воздуховодов.
2. 2) Встроенное «погружение» избавляет от поиска дизайнерских решений по сочетанию магистралей с интерьером. Также они не требуют надежного утепления, исключаются риски механических повреждений труб. Сложнее выполняется монтаж систем, укладку которых лучше спланировать на этапе возведения здания. К тому же ограничен доступ для ремонта или обслуживания воздуховодов.

Продуманный подход гарантирует эффективность работы будущей вентиляции, срок безукоризненной службы которой будет исчисляться десятилетиями.
