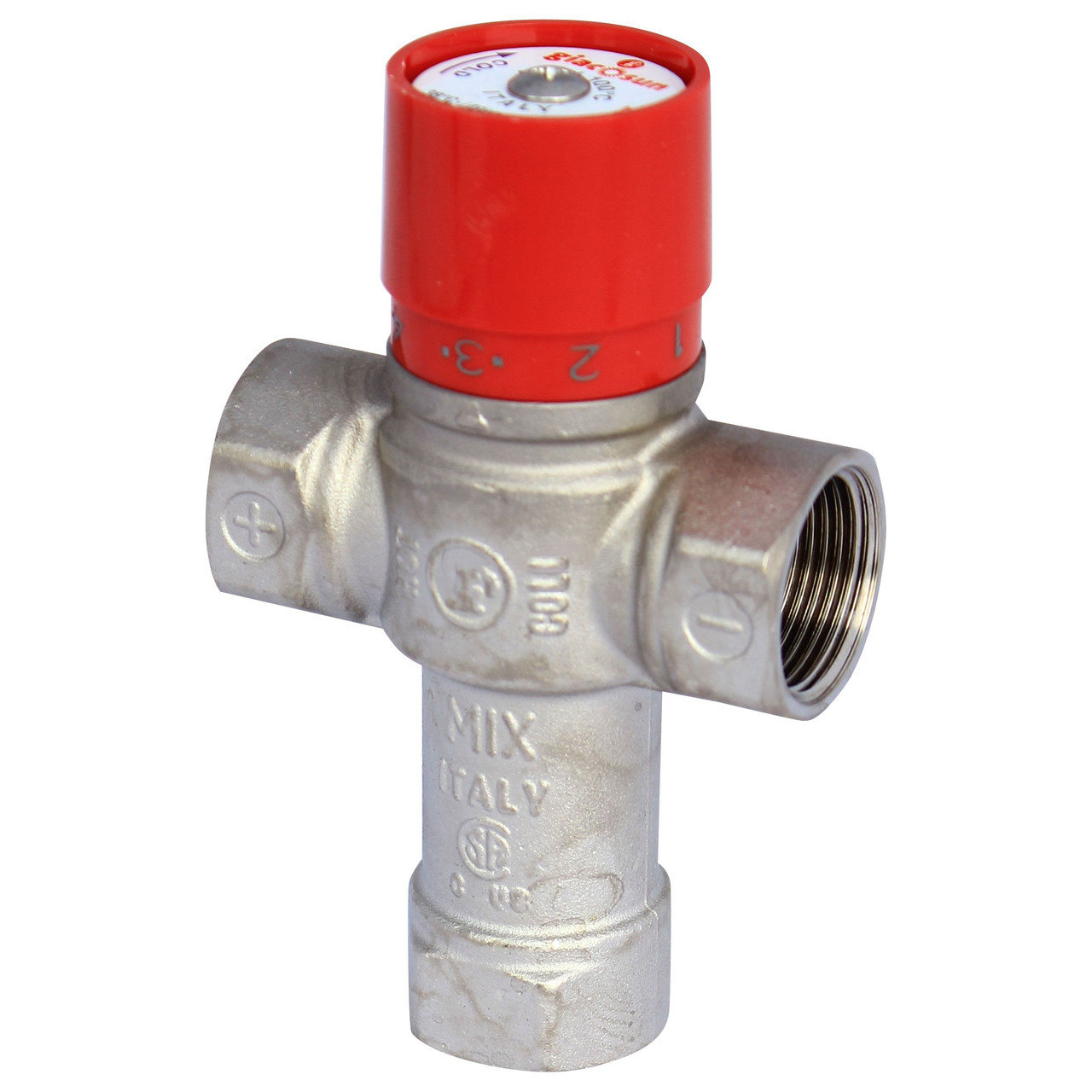

Термостатный клапан смесительный Giacomini R156X004 3/4"

Термостатический смеситель R156 устанавливается на санитарно-хозяйственных установках в целях получения экономии энергии, большего комфорта при использовании горячей воды, что устраняет опасности ожогов от чрезмерно высокой температуры используемой воды. Может быть установлен в тепловой электростанции, на колонне горячей санитарной воды, в непосредственной близости от настенных котлов или бойлеров накопителей, или же в распределительных ящиках. Фундаментальное значение имеет его установка в солнечных установках, где температура резервуаров для хранения, особенно в летний период, достигает очень высоких значений, значительно выше нормальной температуры использования. Восковая колба, помещенная в поток смешивания, с помощью балансировочной пружинной системы, быстрыми движениями в несколько десятых миллиметров на основе вариации температуры горячего и холодного водоснабжения, обеспечивает поддержание смешанной температуры на требуемом уровне.

Важно! Чтобы избежать блокировки механизмов или потери точности, должны быть установлены фильтры для устранения загрязнений и песка находящихся в воде. Для проведения инспекции или чистки необходимо прервать работу фитингов из трех частей между смесителем и трубами, или, по крайней мере реализовывать разборные подключения.

Материалы:

• Корпус из штамповонной латуни
• Внутренние стержни из нержавеющей стали
• Кольца O-ring из этилен пропилена
• Пластиковая ручка повышенной прочности

Регулировка:

Термостатический смеситель R156, благодаря пяти позициям калибровки, дает возможность установить температуру в соответствии с пожеланиями перемешивания в ранге от 38 ° C до 60 ° C. На каждое значение номера приходится соответствующая температура. Промежуточные позиции имеют изменения температуры примерно 1°C. Регулировка смесителя осуществляется путем поднятия ручки, ее поворота до достижения выбранного номера, а затем установка ручки на место в желоба, присутствующие на верхней части корпуса.

Установка:

Для надлежащего функционирования смесителя имеет важное значение соответствие отметкам подключения, как показано на корпусе. Соединение отмечанное знаком " + " должно быть подключено к линии горячей воды, в то время как соединение отмечанное знаком " -" должно быть подключено к холодной воде. Третий выход, отмеченный знаком MIX является выходом смешанной воды для подключения к необходимой сантехнике. Нормальное функционирование термостатического смесителя R156 возможно только если температура холодной и горячей воды на входе соответственно ниже и выше запрашиваемой температуры.

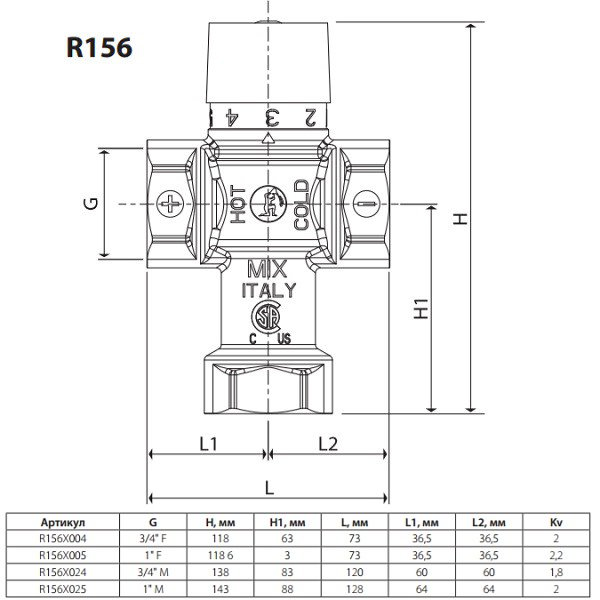

Габаритные размеры:
