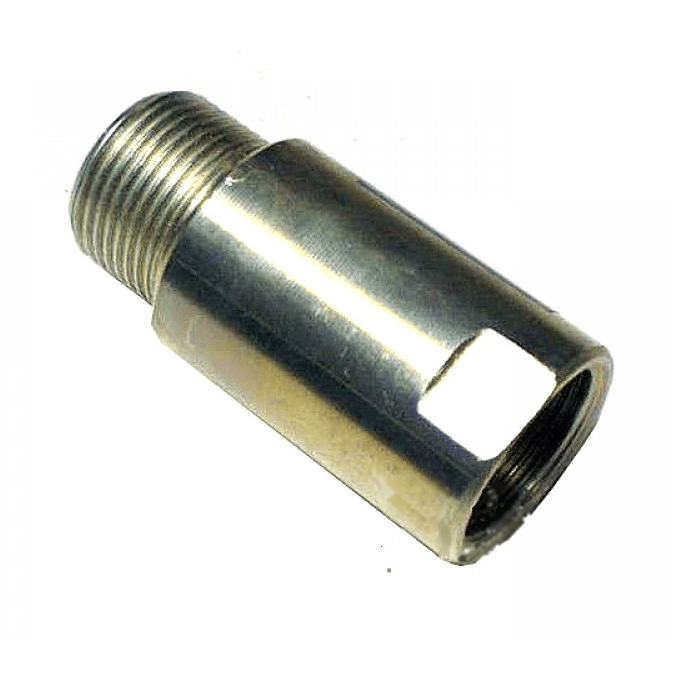

Клапан термозапорный Advixon КТЗ-20-0,6 (В-Н)

Термозапорный клапан ADVIXON КТЗ20-0,6 (В-Н) предназначен для автоматического перекрытия газопровода подводящего газ к бытовым или промышленным приборам, при нагревании во время пожара.

Устройство и принцип работы:

Термозапорный клапан содержит корпус, в полости которого установлен подпружиненный затвор, удерживаемый в открытом положении термочувствительным элементом. При достижении температуры окружающей среды 100°С термочувствительный элемент освобождает затвор, который перекрывает поток газа.

Преимущества:

 Работа с различными типами газов;

 Копус выполнен из латуни;

 Резьбовой тип соединения;

 Большой срок службы - 30 лет!

Важно знать:

При монтаже и эксплуатации необходимо соблюдать Правила пожарной безопасности ППБ-01-03 и раздел 3 ГОСТ 12.2.063-81

Положение оси клапана - любое (на вертикальном трубопроводе затвором вниз).

Не допускается устанавливать клапаны в зонах, где температура окружающей среды может подниматься выше +60"С.

Направление газового потока должно соответствовать стрелке на корпусе клапана.

До монтажа клапан должен храниться в заводской упаковке.

Запрещается подвергать клапан резким механическим воздействиям и ударам, а так же производить сварочные работы вблизи клапана.

В процессе эксплуатации клапан обслуживания не требует.

Монтаж термозапорного клапана:

- Монтаж крана следует выполнять с соблюдением всех правил и требования действиующих стандартов.
- При монтаже требуется соблюдать направление потока газа, указанное стрелкой на корпусе крана.
- Термозапорный клапан следует устанавливать перед запорным клапаном. Т.е. "цепочка" может выглядеть таким образом: термозапорный клапан -> запорный кран для газа -> изолирующая вставка -> гибкая газовая подводка -> газопотребляющий аппарат.

Варианты размещения термозапорных клапанов на газопроводе:
