JH-1032 / Насосно-смесительный узел combimix для теплого пола, TIM, БЕЗ НАСОСА

Насосно-смесительный узел TIM JH-1032 предназначен для понижения температуры теплоносителя высокотемпературных систем радиаторного отопления и его циркуляции в системах напольного отопления.

Узел монтируется на коллекторной группе низкотемпературного контура и подключается к высокотемпературному контуру системы отопления.

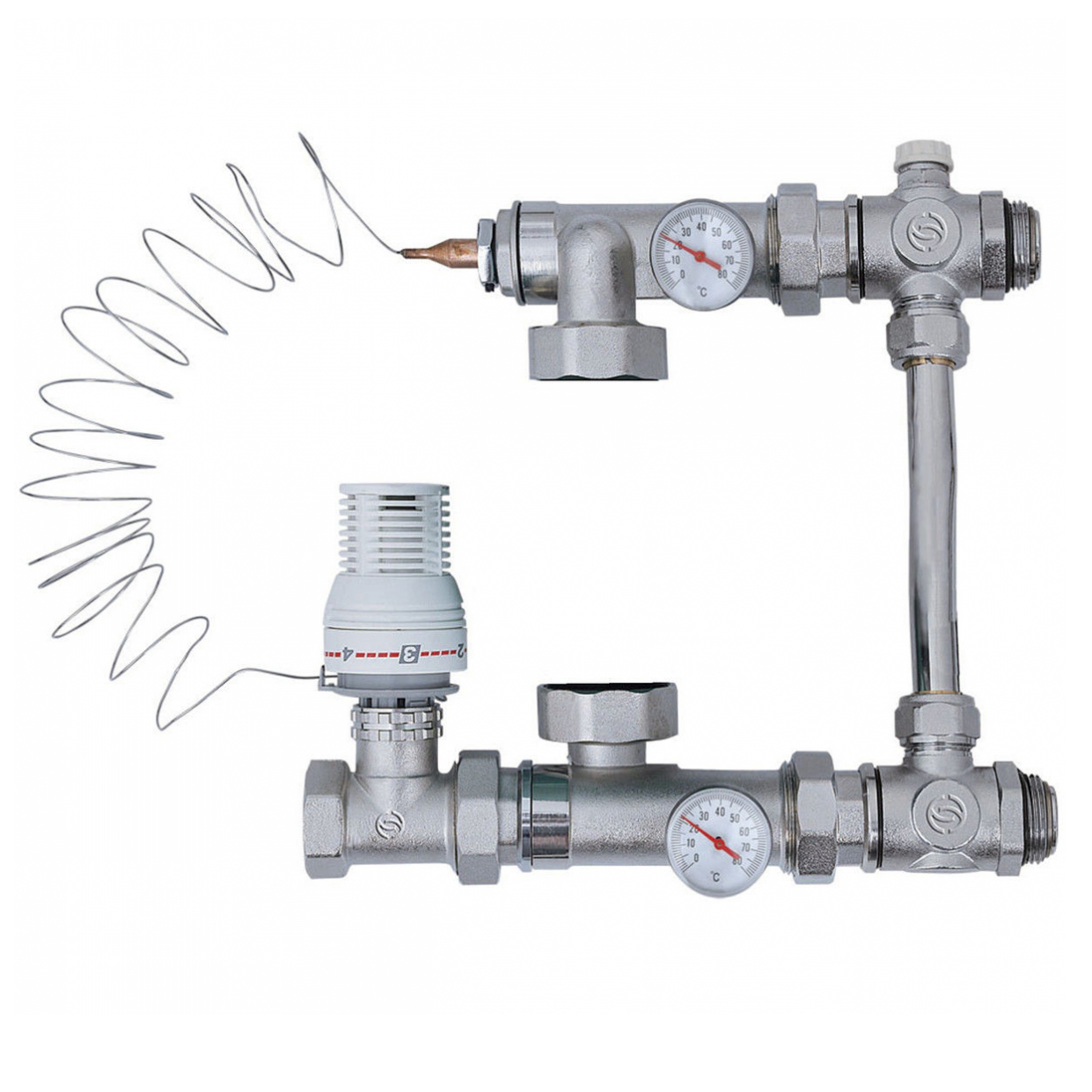

1 – клапан термостатический 2 – головка термостатическая 3 – датчик погружной 4 – БЕЗ НАСОСА! 5 – патрубок с накидной гайкой 6 – обратный клапан, встроенный в патрубок 7 – термометр 8 – полусгон с накидной гайкой 9 – байпас коллекторный регулируемый проходной

Принцип работы смесительного узла для тёплого пола с термоголовкой с выносным датчиком:

Мощность насоса регулируется 3-мя режимами переключения передач, самая высокая передача - регулятор стрелкой в положении вверх. Термоголовка с выносным датчиком имеет диапазон регулирования температур от 30°C до 70°C, как правило, наиболее подходящая температура отопления от 35°C до 45°C, поэтому на заводе выставляют её как нормальное рабочее состояние. Обычно термостатический клапан закрыт, открывается только тогда, когда в системе температура внезапно увеличивается или система выходит из строя, и при открытом клапане вода будет проходить обратно в котёл. В таком случае убедитесь, что система не повреждена.

Смотрите выше схему установки и обратите внимание на направление потока и возврата.

Размеры:

Диапазон регулирования температуры во вторичном контуре: + 20°С + 60°С

Максимальная тепловая мощность: 20 кВт

Совместим с циркуляционными насосами: IBO OHI 25-60/130; OMNIGENA ОМIS 25-40, 25-60/130; Wilo Star RS 25/4, 25/6-130; Grundfos UPS 25-40, 25-60/130 и т.д.
