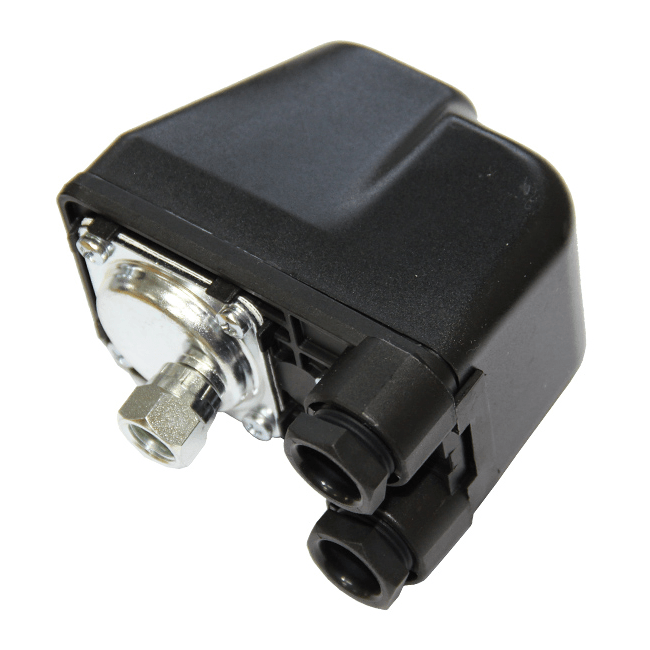

Реле давления PM/5G (ВР) ITALTECNICA

В простых схемах насосных станций и отдельных насосов присутствует кран расхода воды, но это если разбирать работу реле по самой упрощенной схеме. Нагнетание воды производится насосом, а вот расход ее может иметь самый широкий список потребителей.

Реле давления PM/5G (вр) ITALTECNICA применяются в автоматических системах водоснабжения, где не предусмотрено вмешательство человека в процесс накопления и расходования водных ресурсов.

Реле давления PM/5G (вр) ITALTECNICA – это 2-хконтактные реле коммутационной электросхемы, которое срабатывает под действием давления воды на диафрагму агрегата. При сравнительно небольших значениях давления воды (до 1 бар или настроенной величины) (1.4-2.5 бар заводская установка) контакты электрической системы будут находиться в сомкнутом состоянии и насос будет накачивать воду в магистраль (гидроаккумулятор). При повышении водяного давления в системе выше определенного значения (заводская установка 1.8-4.5 бар) – контакты разомкнуться и насос остановиться.

Настройка значений давления воды производится на предприятиях изготовителя, но Вы самостоятельно можете подрегулировать «низшую» и «высшую» планку срабатывания реле давления при помощи 2-х винтов, который расположен под крышкой реле на штоке с пружиной.

Эту величину можно подобрать опытным путем при искусственном нагнетании давления внутри гидроаккумулятора насосной станции или в трубопроводе, но эти значения не должны превышать эксплуатационное значение для бака и магистрали.
